製造業の熱対策完全ガイド：設計から検証までの失敗しないコツ

目次

• はじめに：熱対策を甘く見てはいけない理由
• CPUやバッテリーの発熱を甘く見るとどうなるか？
• ファン冷却 vs 自然対流：設計のトレードオフ
• 熱シミュレーション（CAE）の活用法と実機検証
• 製造業の熱対策：成功のためのチェックリスト
• よくある質問（Q&A）
• まとめ

1. はじめに：熱対策を甘く見てはいけない理由

製造業において、新製品の開発やスタートアップのハードウェア量産化において、熱対策はしばしば後回しにされがちです。しかし、近年の高密度化・高機能化したデバイスや産業用機器において、熱マネジメントの失敗は致命傷となります。 熱対策を甘く見ると、製品の市場投入後に多額のリコール費用が発生したり、ブランドの信頼性が失墜したりするリスクがあります。特に、PoC（概念実証：新しいアイデアが実現可能か試すこと）の段階ではうまく動いていた試作品が、いざ量産化設計（DFM：量産しやすいように製品を設計すること）を進めて部品を詰め込んだ途端に熱暴走を起こすというトラブルは後を絶ちません。 設計の初期段階から熱の流れる道筋を予測し、適切な対策を講じることこそが、高品質な製品開発の第一歩です。次のセクションでは、発熱を軽視した場合にどのようなリスクが生じるのかを具体的に見ていきましょう。

2. CPUやバッテリーの発熱を甘く見るとどうなるか？

2-1. 内部温度上昇が引き起こす致命的な故障リスク

電子部品は熱に非常に弱い特性を持っています。特にCPUやパワー半導体、リチウムイオンバッテリーなどは、動作時に大量の熱を発します。 内部温度が許容値を超えて上昇し続けると、以下のような深刻なハードウェア障害を引き起こします。

• 半導体チップのキャリア移動度が低下し、スイッチング動作の遅延や誤作動が発生する
• はんだ接合部が熱膨張と収縮の繰り返しによって疲労し、クラック（ひび割れ）や接触不良が起きる
• バッテリーの化学反応が異常加速し、容量の急激な低下、膨張、最悪の場合は発火・破裂のリスクが高まる

特にバッテリーの熱劣化は安全上の重大な問題に直結するため、法規的な安全基準をクリアするためにも厳格な温度管理が求められます。

2-2. ユーザー体験と製品寿命への深刻な影響

熱による影響は、完全な物理的故障だけにとどまりません。ユーザーが体感するパフォーマンスや製品寿命にも直接的な悪影響を及ぼします。 近年の高性能プロセッサには、熱暴走を防ぐために温度が上がると強制的に処理速度を落とす「サーマルスロットリング」という機能が備わっています。熱対策が不十分な設計では、負荷の高い作業を始めた瞬間に処理速度が低下し、ユーザー体験が著しく損なわれます。 また、アレニウスの法則によれば、温度が10℃上がると半導体の寿命は約半分になると言われています。わずかな設計の甘さが、製品の寿命を数分の一に縮めてしまうのです。

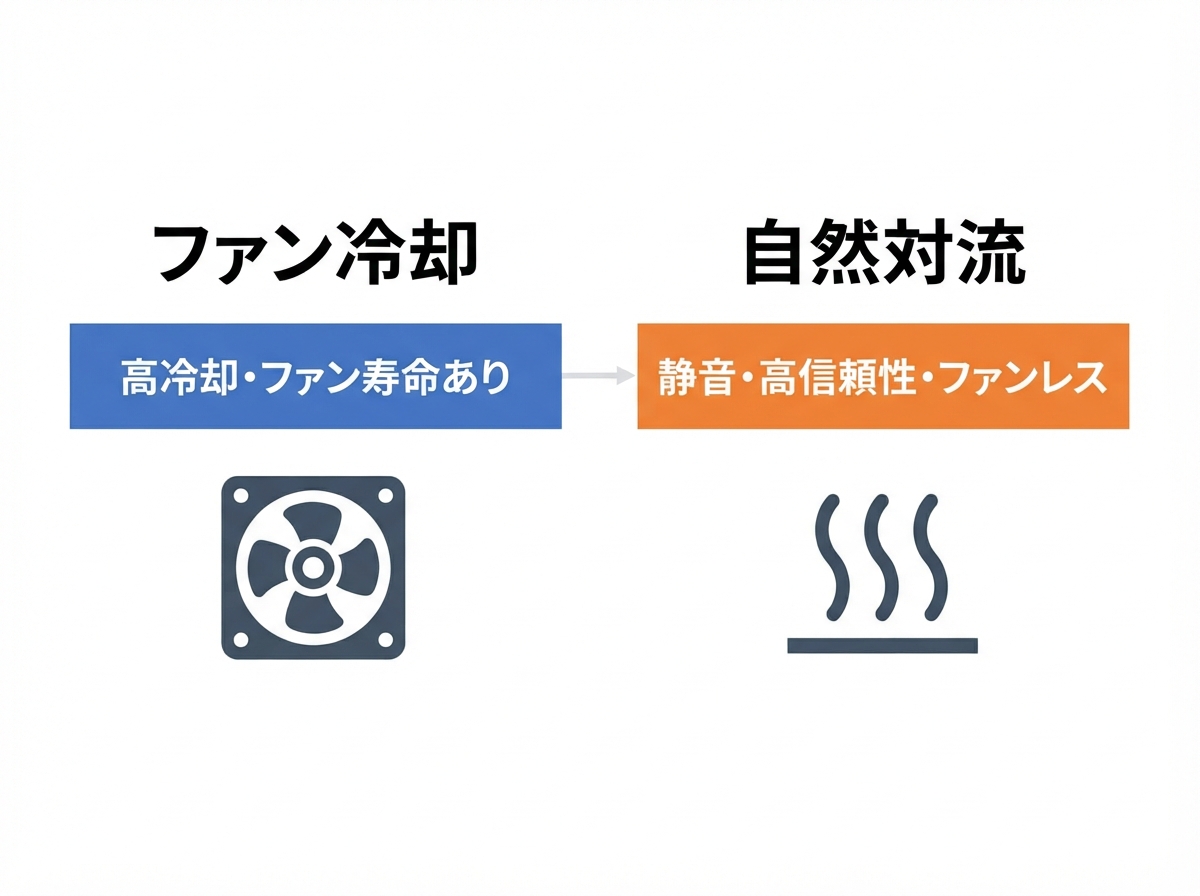

3. ファン冷却 vs 自然対流：設計のトレードオフ

熱対策の基本方針として、強制的に風を送る「ファン冷却」と、自然の空気の動きを利用する「自然対流（ファンレス）」のどちらを選ぶかは、製品のコンセプトを決定づける重要な選択です。

3-1. ファン冷却のメリット・デメリットとコスト感

ファン冷却は、強制空冷とも呼ばれ、ファンの風圧によって効率的に熱を外部へ排気する手法です。

• メリット: 高い冷却能力を持ち、発熱量の大きいハイエンドな機器や密閉度の高い筐体でも熱を逃がしやすい。
• デメリット: 可動部品であるファンはいずれ経年劣化により故障するため、製品全体の寿命がファンの寿命に依存する。また、ファンの駆動音（騒音）が発生し、埃を吸い込むリスクもある。

コスト面では、ファン自体や吸排気口の設計、防塵フィルターの追加などにより、部品表（BOM）コストや組み立て工数が増加する傾向があります。

3-2. 自然対流（ファンレス）の設計ポイントとサイズ制限

自然対流による冷却は、温められた空気が上へ昇る浮力（煙突効果）を利用して、ファンを使わずに排熱する手法です。

• メリット: 可動部がないため静音性が高く、信頼性が圧倒的に向上し、防塵・防水設計（IP規格への対応）が容易になる。
• デメリット: 冷却能力がファンの強制空冷に比べて劣るため、発熱量が多いデバイスでは筐体サイズを大きくしたり、巨大なヒートシンクを外側に露出させたりする必要がある。

ファンレス設計を進める際は、熱伝導率の高いアルミや銅などの素材選定や、筐体表面積を増やすフィン構造の最適化が極めて重要になります。

4. 熱シミュレーション（CAE）の活用法と実機検証

4-1. 熱シミュレーションを回す最適なタイミング

現代のモノづくりにおいて、試作と実験を繰り返す「勘と経験」だけの開発スタイルは時間的にも資金的にも限界を迎えています。そこで不可欠になるのが、CAE（Computer Aided Engineering）を用いた熱流体シミュレーションです。 熱シミュレーションを回す最適なタイミングは、詳細設計に入る前、すなわち基本レイアウトを検討している初期段階です。 回路基板（PCB）の大まかな配置、主要な発熱部品の位置、筐体の外形寸法が決まった段階でシミュレーションを行えば、後戻りのコストを最小限に抑えられます。高速プロトタイピングの思想を取り入れ、デジタル空間上で何度も熱の逃げ道を試行錯誤することが成功の秘訣です。

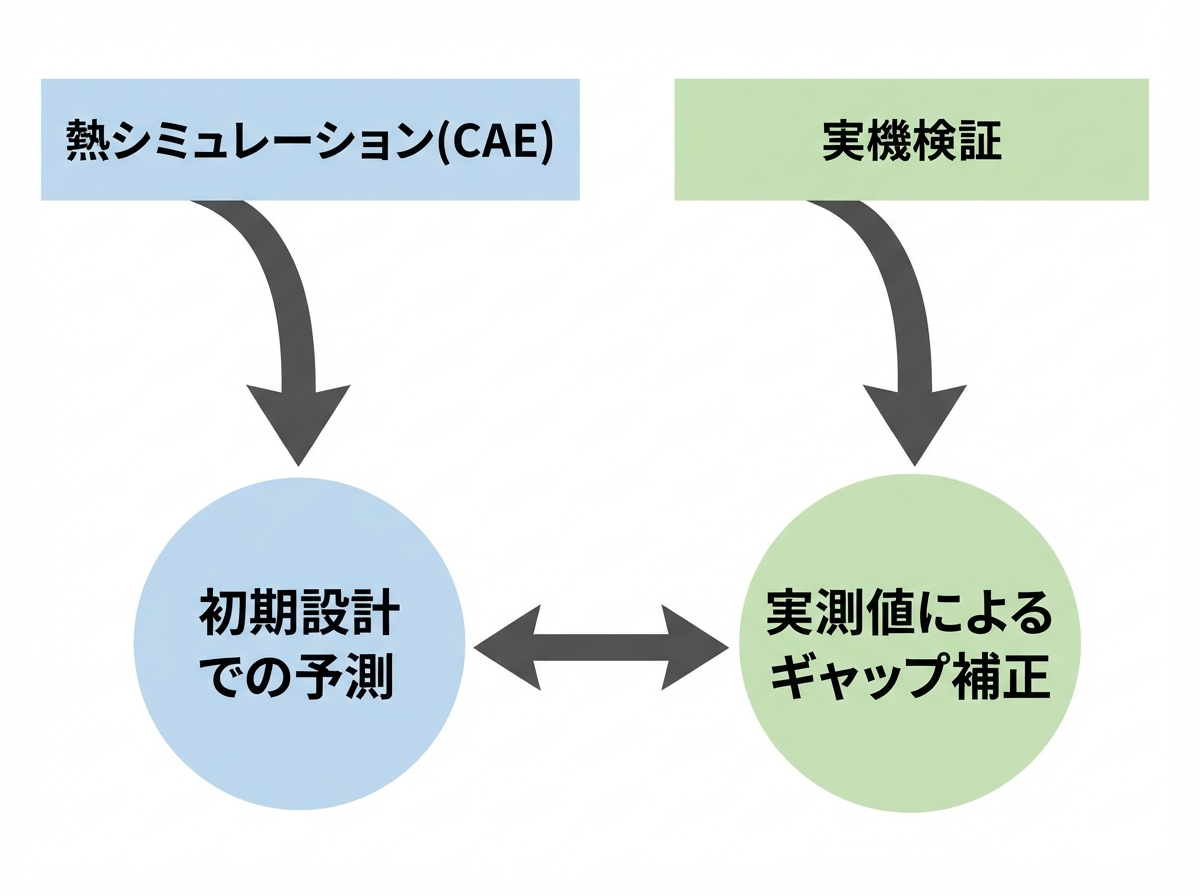

4-2. シミュレーションと実機検証のギャップを埋めるコツ

シミュレーションは強力なツールですが、コンピュータ上の計算結果がそのまま現実の物理現象と一致するとは限りません。シミュレーションと実機検証の間には、必ずと言っていいほどギャップが生じます。 ギャップを埋めるための具体的なコツは以下の通りです。

• 境界条件の正確な入力: 周囲温度や風速、各部品の実際の消費電力（発熱量）を正確に測定・見積もって条件に反映させる。
• 接触熱抵抗の考慮: 部品とヒートシンクの間に挟むサーマルグリスやシートの密着度、微細な隙間をモデルに正しく組み込む。
• 初期試作での実測フィードバック: 3Dプリンターや切削加工で作成した初期プロトタイプに熱電対を取り付け、実際の温度を測定してシミュレーションモデルの精度（校正）を高める。

デジタルとリアルの往復運動を丁寧に行うことが、開発終盤での手戻りを防ぐ最大の防御策となります。

5. 製造業の熱対策：成功のためのチェックリスト

ここまでの内容を踏まえ、自社の製品開発や量産化設計において見落としがないかを確認するためのチェックリストを活用してください。

• 発熱部品の最大消費電力と発熱量を正確に算出しているか
• 初期の基本レイアウト段階から熱シミュレーション（CAE）を活用しているか
• 熱伝導シートやサーマルグリスなどのインターフェース材料を適切に選定しているか
• 試作段階で実機を用いた温度測定を行い、シミュレーションとのギャップを検証したか
• 長期信頼性テストやサーマルスロットリングの挙動を確認しているか

6. よくある質問（Q&A）

Q: 熱対策のためにサーマルグリスを厚く塗れば塗るほど冷却効果は高まりますか？ A: いいえ、逆効果になります。サーマルグリスは空気よりは熱伝導率が高いものの、銅やアルミなどの金属に比べればはるかに対象の熱伝導率は低いです。そのため、部品とヒートシンクの間の微細な隙間を埋める最小限の薄さに均一に塗布することが最も効果的です。厚く塗りすぎると逆に熱の移動を妨げる断熱層になってしまいます。 Q: 自然対流設計で、筐体の材質はアルミと鉄のどちらを選ぶべきですか？ A: 基本的には熱伝導率が圧倒的に高いアルミを選ぶのがセオリーです。アルミは鉄に比べて約3倍以上の熱伝導率を持つため、内部の熱を素早く筐体全体に拡散し、外部へ効率よく放出できます。ただし、コストや構造上の強度、重量のバランスを考慮してステンレスや鉄を選択する場合もあります。その場合は、内部の熱を効率よく伝えるためのヒートパイプの併用などを検討してください。 Q: PoC段階の試作機で熱問題が起きなかったのに、量産設計で問題になるのはなぜですか？ A: PoCの試作機は、スペースに余裕を持たせた大きなケースを使っていたり、基板の部品密度が低かったりすることが多いためです。しかし、製品として市場に出すための量産設計（DFM）では、小型化やコストダウンのために筐体がコンパクトになり、部品が密集します。その結果、空気の流れが遮られて熱がこもりやすくなるため、初期段階から量産化を見据えた熱設計が必要となります。
