基板の熱対策とサーマルビア設計の極意
アオくん
カイ社長、はこまる村長、聞いてください！最近開発している制御基板、なんだか熱を持ちすぎてすぐシャットダウンしちゃうんです。パワー系の部品を載せると、どうしてこんなに熱くなるんでしょうか？
カイ社長
よし、解説しよう。それはパワエレ部品や高密度IC特有の発熱問題だね。現代の電子機器は小型化と高出力化が同時進行しているから、基板内部の熱設計を怠ると一瞬で製品寿命が縮んでしまうんだよ。
はこまる村長
ほほう、なるほど。ワシの工場でもな、インバーター回路を組んだときに熱でハンダがボロボロになって泣く泣く設計し直した苦い思い出があるぞい。熱対策はものづくりの生命線じゃ！
この記事で分かること
- 基板上の熱対策は製品寿命と信頼性を左右する最重要課題
1. 基板上の熱が引き起こす恐ろしい動作不良リスク
1-1. なぜパワエレ部品やICの発熱は見逃せないのか
現代の製造業やスタートアップが手がけるハードウェア開発において、高出力化と小型化は避けて通れないテーマです。 しかし、限られたスペースにパワエレ（パワーエレクトロニクス）部品や高速プロセッサを詰め込むと、強烈な発熱が発生します。 これらは熱エネルギーの集中地帯となり、周辺の回路や半導体素子に深刻なダメージを与えます。 特に最新のデバイスは微細化が進んでおり、単位面積あたりの発熱量は過去の世代とは比較になりません。 「動けばいい」というPoC（概念実証：新しいアイデアが実現可能かを示すための試作検証）の段階では見過ごされがちですが、実運用を想定した瞬間に頓挫する典型的なトラップです。 初期段階の高速プロトタイピングから熱の逃げ道を考慮しておかないと、後々の設計変更で大きな手戻りが発生します。

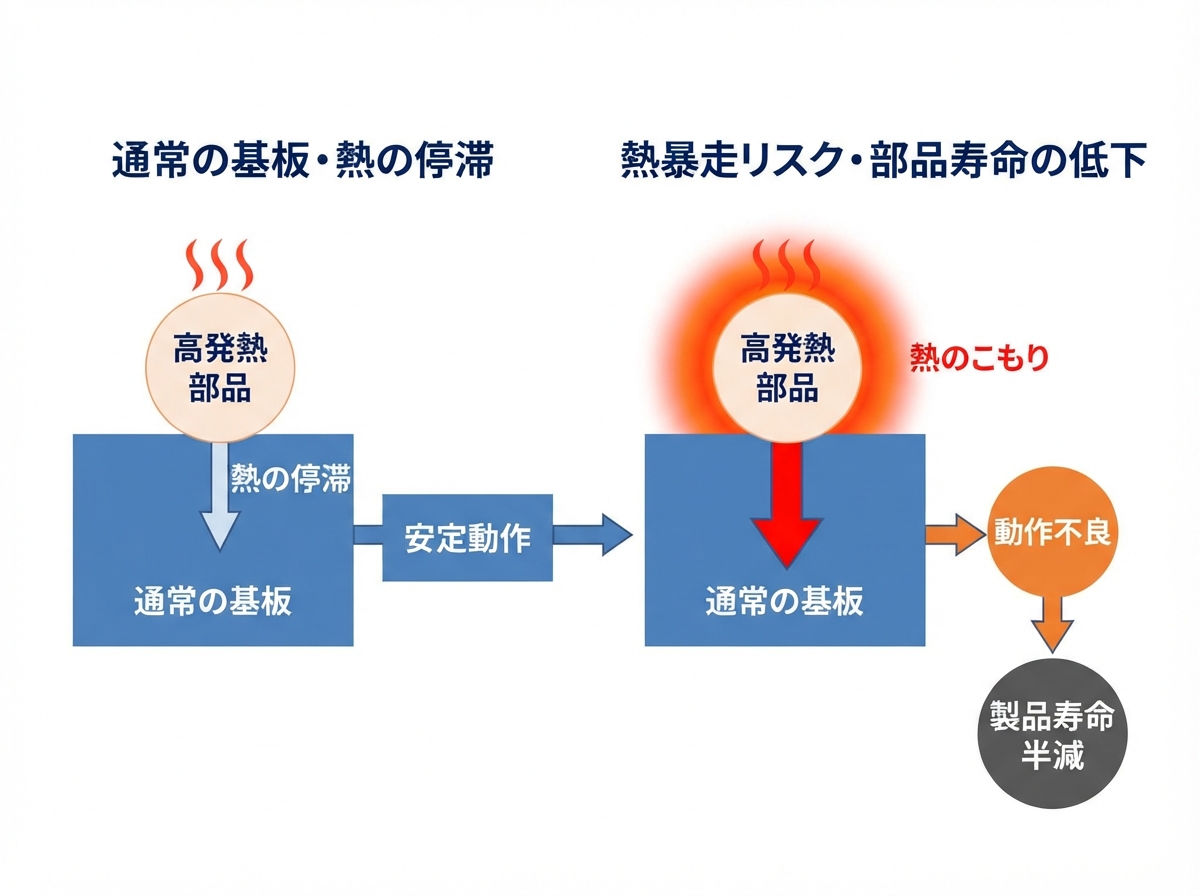

1-2. 熱暴走がもたらす製品寿命の低下と致命的なトラブル
基板上の温度が許容値を超えると、半導体のスイッチング特性が狂い、最悪の場合は熱暴走（フットルース現象）を引き起こします。 アレニウスの法則によれば、温度が10℃上がると電子部品の寿命はおよそ半分になると言われています。 わずか数十度の温度上昇が、製品の市場寿命を劇的に縮めてしまうのです。 さらに、熱サイクルによる膨張と収縮の繰り返しは、ハンダクラック（ハンダのひび割れ）を誘発します。 これにより電気的な接触不良が起き、現場での突然の故障や、ブランドの信頼を揺るがす重大な事故に直結します。 量産化設計（DFM：製造のしやすさや耐久性を考慮した設計）の観点からも、熱によるストレスをいかにマネジメントするかは事業の成否を分けるカギとなります。2. 熱を効率よく裏面に逃がす「サーマルビア」の黄金比

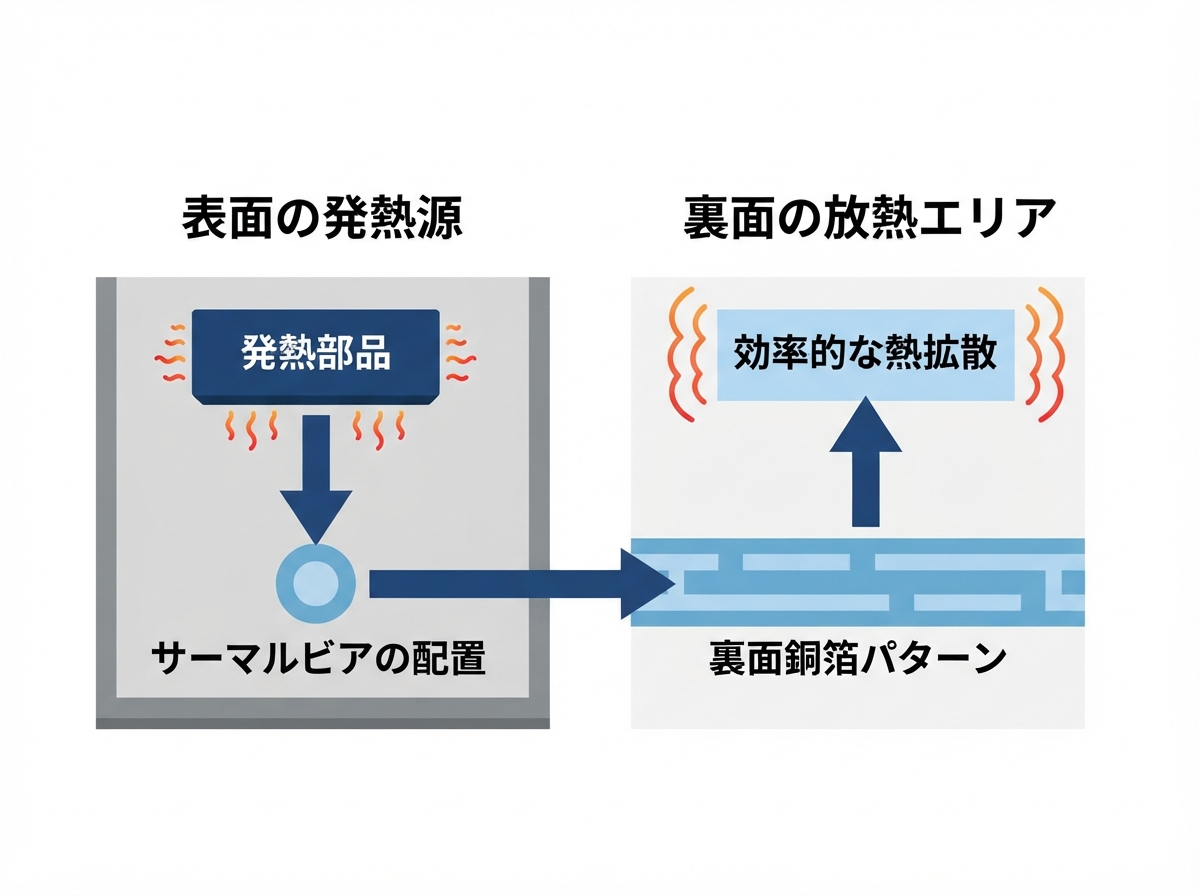

2-1. サーマルビアの最適な数と配置の基本ルール
表面に実装された発熱部品の熱を効率よく基板の裏面に導くためには、サーマルビア（放熱用のスルーホール）の活用が不可欠です。 ただやみくもに穴を開ければいいというわけではなく、熱伝導の効率を最大化するための黄金比が存在します。 サーマルビアの設計では、以下のポイントを押さえることが重要です。- 発熱部品の真下、あるいは熱源の直近に集中的に配置する
- ビアの直径は0.3mmから0.5mm程度とし、熱抵抗を下げるために複数個をマトリクス状に並べる
- 裏面の銅箔エリア（グラウンド面など）と確実に接続し、熱を拡散させる広大なヒートスプレッダを確保する
2-2. 製造現場で失敗しないサーマルビア設計のコツ
サーマルビアを設計する際、製造現場（実装工場）からよく挙がるトラブルが「ハンダ吸い込み現象」です。 ビアの穴が開いたままだと、リフロー工程で溶けたハンダが裏面に流れ落ちてしまい、部品の浮きや接合不良を引き起こします。 これを防ぐためには、以下の実務的なノウハウが役立ちます。- テンティング処理: 基板の裏面からソルダーレジストでビアを塞ぐ
- フィルドビア（埋め込みめっき）: ビアの内部を導電性樹脂や銅で完全に埋め込み、表面をフラットに仕上げる
- ペースト詰めの最適化: 試作段階でのコストと信頼性のバランスを見極めた上で最適な加工法を選ぶ

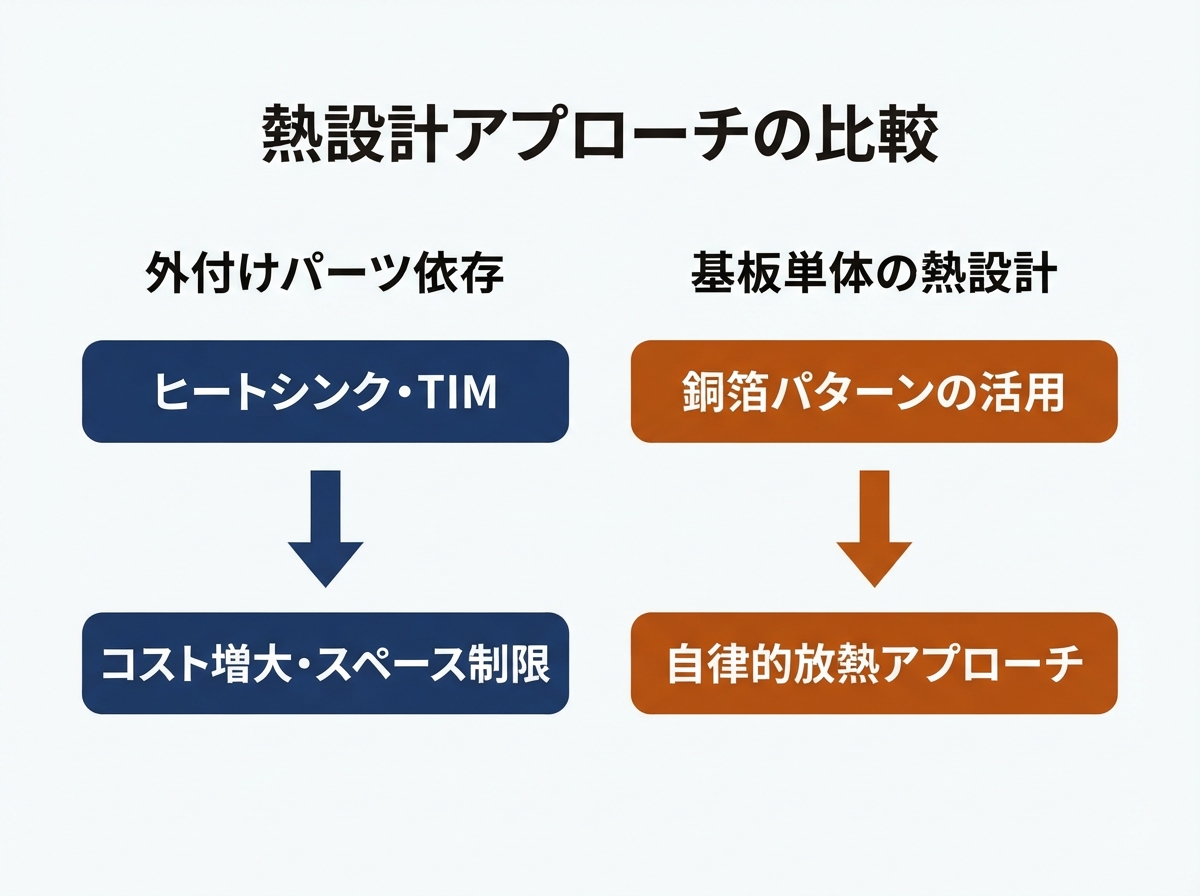

3. 放熱パーツを過信しない！基板単体で考える熱設計の極意
3-1. TIMやヒートシンクだけに頼る設計の落とし穴
発熱対策として、TIM（サーマルインターフェイスマテリアル：熱伝導シートやグリス）や大型のヒートシンクを追加することは一般的です。 しかし、これら外付けの放熱パーツだけに頼る設計には大きな落とし穴があります。- コストの増大: 部品点数が増えることで、部品代だけでなく組立工数や管理コストが跳ね上がる
- スペースの制約: 小型化が求められる製品において、大型ヒートシンクの搭載は物理的に不可能な場合が多い
- 接触熱抵抗の罠: TIMの貼り付け圧力が不十分だと、かえって熱の伝わりが悪くなる
3-2. 基板の銅箔パターンを活かした自律的な放熱アプローチ
外部パーツに頼らずに基板単体で熱をコントロールするためには、内層および表層の銅箔パターンを「放熱のパス」として戦略的にデザインします。 銅は熱伝導率が非常に高いため、配線パターンを太くしたり、未使用エリアをベタアース（銅箔で埋めた領域）にしたりすることで、優れたヒートスプレッダとして機能させることができます。- 発熱源から基板の端部に向かって太い銅箔のルートを確保する
- 多層基板の場合、内層のGND層やVCC層を熱の拡散プレーンとして積極的に利用する
- 熱シミュレーションツールを活用し、銅箔の厚み（1ozや2ozなど）の選定を最適化する
おすすめサービス
4. まとめと実践チェックリスト
ここまで、基板の熱対策とサーマルビア設計の極意について解説してきました。 熱問題は製品の寿命だけでなく、ブランドの信頼性や量産化の成否に直結する重要な要素です。 以下のチェックリストを活用し、日々の設計プロセスを見直してみましょう。- 発熱部品の直下に適切な数と配置でサーマルビアが設計されているか
- 外付けのヒートシンクだけに頼らず、銅箔パターンを活用した自律的放熱を意識しているか
- 量産化（DFM）やコストを見据えた熱設計のロードマップが引けているか
まとめ
アオくん
なるほど！サーマルビアの配置や銅箔パターンの活用次第で、基板単体でもここまでしっかり熱をコントロールできるんですね。
カイ社長
その通りだねアオ君。熱設計は後から何とかしようとすると大変なコストがかかる。上流工程からしっかりとロジカルに組み込むことが成功の秘訣さ。
はこまる村長
よし、わしの工場でもさっそく次の試作基板のパターンを見直してみるぞい！みんなも熱に負けない強い製品を作ろうではないか！
