試作の解体リスクと知財流出を防ぐハードウェア防衛策

目次

• 試作の解体リスクとは？ハードウェア開発が直面する知財流出の現実
• 物理的な防衛策：競合の解析を遅らせるハードウェア対策
• ソフトウェアとハードウェアの複合プロテクト戦略
• スタートアップ・製造業が取るべきセキュリティ投資の判断基準
• まとめ

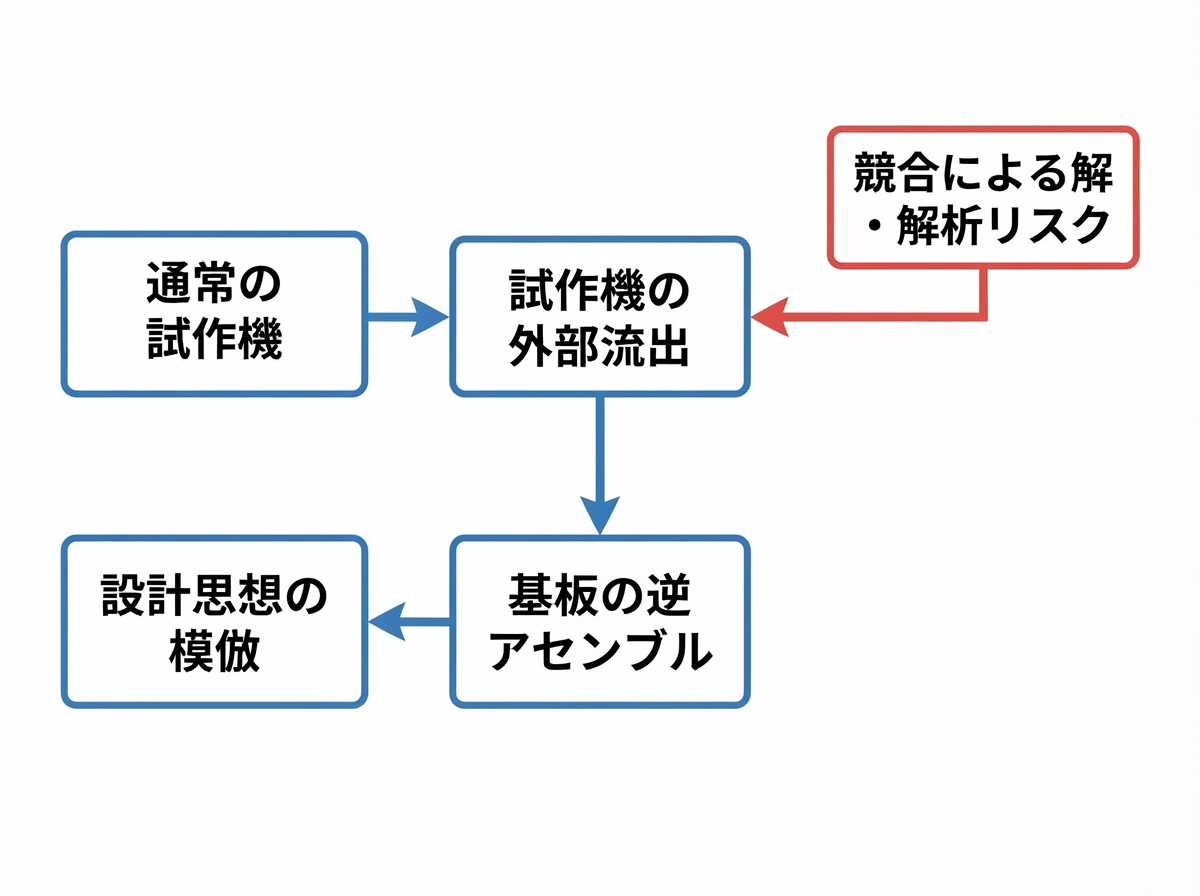

1. 試作の解体リスクとは？ハードウェア開発が直面する知財流出の現実

ハードウェア開発の世界では、アイデアを形にした「試作機」が最大の資産であり、同時に最大の弱点となります。ソフトウェアであればクラウド上で厳重にアクセス権を管理できますが、物理的なハードウェアは競合の手に渡ってしまえば、文字通り「バラバラに解体される」リスクを免れません。 特に、PoC（【用語解説】PoC：Proof of Conceptの略。新しいアイデアや技術が実現可能かを示すための「概念実証」のこと。要するに、本格開発前の「お試し実験」を指します）の段階や、展示会でのデモンストレーション時に、この解体リスクはピークに達します。自社の血と汗の結晶である設計思想が、一瞬にして奪われてしまう現実について詳しく見ていきましょう。

1-1. 自社製品が競合に買われる日

スタートアップや中小製造業が新製品を発表した際、最も警戒すべきなのは「競合他社による購入と即座の解体」です。競合は、自社でゼロから研究開発を行うコストと時間を惜しむため、市場に出回った製品や展示会の試作機を代理人経由で入手します。 製品が手元に届いた瞬間から、彼らの解体作業が始まります。外装のネジを外し、筐体をパカッと開け、内部の構造を隅々まで写真や3Dスキャナで記録します。この段階で、自社が何ヶ月もかけて導き出した「最適な部品配置」や「熱対策のノウハウ」が丸裸にされてしまうのです。

1-2. 基板パターン解析の恐るべき手口

筐体をクリアした競合が次に行うのが、心臓部である電子基板の解析です。近年の解析技術は非常に進んでおり、単に部品を目視するだけではありません。基板の表面にあるレジスト（保護膜）を薬剤で剥がし、多層基板の場合は一枚ずつ削りながら高解像度カメラで内部の配線パターンを撮影します。 この手法により、どのICがどのピンで接続されているかという「回路の接続図」が完全に復元されます。さらに、基板の高速プロトタイピング（短期間での試作・検証サイクル）で磨き上げたノイズ対策の工夫などもすべて読み取られてしまい、模倣品を格安で製造するための設計図が完成してしまうのです。

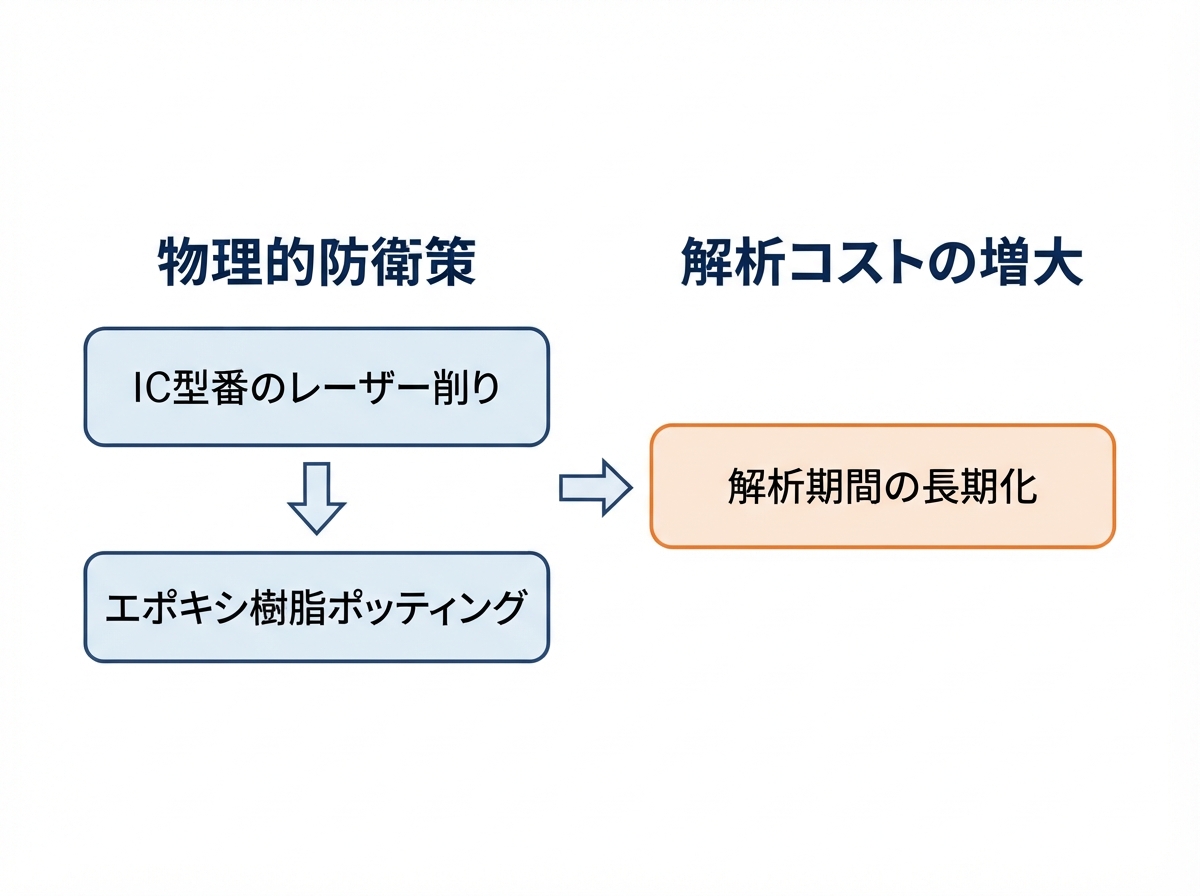

2. 物理的な防衛策：競合の解析を遅らせるハードウェア対策

基板や筐体の解析リスクを防ぐためには、競合が「解体や解析にかけるコストと時間」をいかに引き上げるかが勝負となります。完全に解析をゼロにすることは難しくても、「解析するのに膨大な費用と1年以上かかる」状態を作れれば、競合は模倣を諦める確率が跳ね上がります。 ここでは、実務の現場ですぐに応用できる具体的な物理的防衛策について解説します。宇宙工学や高度な精密機器製造の現場でも採用されている、泥臭くも強力なアプローチを見ていきましょう。

2-1. IC型番のレーザー削り（リマーク・隠蔽）の実態

基板上の頭脳にあたるマイコンや専用ICは、知財の塊です。競合は、このICに刻印されている型番を読み取ることで、どのような制御チップが使われているのかを特定し、内部のプログラムを推測しようとします。 このリスクを防ぐために広く行われているのが、ICの表面をレーザーや研磨機で削り取り、型番の刻印を消去する「リマーク隠蔽」という手法です。さらに削った上から偽の型番を刻印する（ブラックボックス化）ことで、解析者を完全に混乱させ、どのパーツが使われているのかの特定に膨大な時間を浪費させることが可能になります。

2-2. 基板全体をエポキシ樹脂で固めるポッティング技術

物理的防衛のなかでも最も強力とされるのが、「ポッティング（樹脂埋め）」です。これは、電子基板や内部の配線全体を、高硬度のエポキシ樹脂やウレタン樹脂で完全に覆い固めてしまう技術です。 樹脂で固められた基板は、物理的に削り取ろうとすると中の配線やチップごと破壊されてしまい、原型をとどめたまま取り出すことが不可能になります。耐熱性や耐湿性を高めるという本来の目的だけでなく、強力な「アンチ・リバースエンジニアリング（逆解析防止）」の手段として、過酷な環境で使用される産業機器や防衛関連のハードウェアで重宝されています。

3. ソフトウェアとハードウェアの複合プロテクト戦略

物理的な防衛策で外側や基板をガチガチに固めたとしても、それだけでは現代の高度なハッキング技術を防ぎきれません。なぜなら、チップの物理破壊を免れたとしても、内部に書き込まれているファームウェア（制御用ソフトウェア）が吸い出されてしまえば、中身の知財はすべて盗まれてしまうからです。 ここでは、ハードウェアの防衛とソフトウェアの暗号化を組み合わせた、より堅牢な複合プロテクト戦略について解説します。事業戦略のロードマップを描く上でも、ソフトとハードの両面からのアプローチは不可欠です。

3-3. ファームウェアの吸い出しを防ぐプロテクト（コピーガード）

マイコンやフラッシュメモリには、外部からの読み出しを防ぐための「セキュリティヒューズ」や「読出保護機能（プロテクト）」が備わっているものが多く存在します。開発の初期段階では利便性のためにこのプロテクトをオフにしがちですが、量産化設計（DFM：【用語解説】DFM：Design for Manufacturingの略。大量生産しやすさを考慮した設計のこと。要するに、「作やすさ」と「安さ」を両立させるための設計手法）の最終段階では、必ずこのプロテクトを有効化（ロック）しなければなりません。 一度ロックされたチップは、専用の特殊な解析装置を使わないと内部のプログラムを引き出せなくなります。この設定を怠るだけで、数百万〜数千万円かけて開発した独自アルゴリズムが、一瞬でコピーされてしまうため細心の注意が必要です。

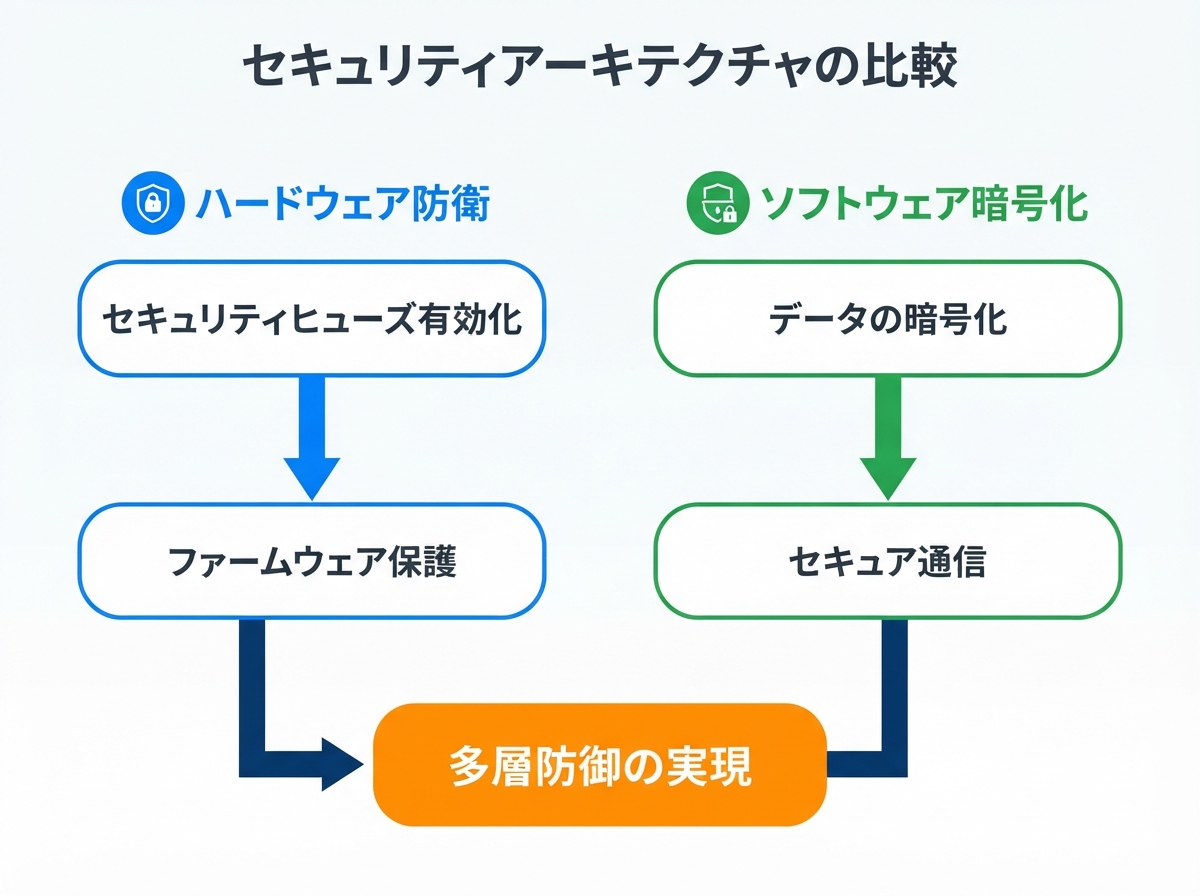

3-4. ハード防衛とソフト暗号化の組み合わせが生む鉄壁の防御

真に強固なセキュリティを実現するためには、「エポキシ樹脂による物理的保護」と「マイコン内のプログラム暗号化」、そして「通信の暗号化」を組み合わせる多層防御（ディフェンス・イン・ディプス）が求められます。 例えば、デバイス内の通信データに動的な暗号鍵を持たせ、クラウド側の認証サーバーと常に連携させる仕組みを導入します。たとえ強引に基板を取り出して解析したとしても、単体では動作せず、サーバー側の認証が通らなければ機能しない仕組みを作っておくのです。これにより、ハードウェアを解体されたとしても、システム全体としての知財流出を致命傷レベルから最小限に抑えることができます。

4. スタートアップ・製造業が取るべきセキュリティ投資の判断基準

ここまで様々な防衛策を紹介してきましたが、すべてのスタートアップや中小製造業が、最初から最高峰のセキュリティを導入できるわけではありません。限られた資金とリソースの中で、どこまで投資すべきかという「判断基準」を持つことが経営者や新規事業担当者には求められます。 過剰な防衛は開発スピードを落とし、資金繰りを圧迫する原因にもなります。自社の製品特性や市場の競合状況を見極めた上で、最適なセキュリティ投資を行うためのポイントを見ていきましょう。

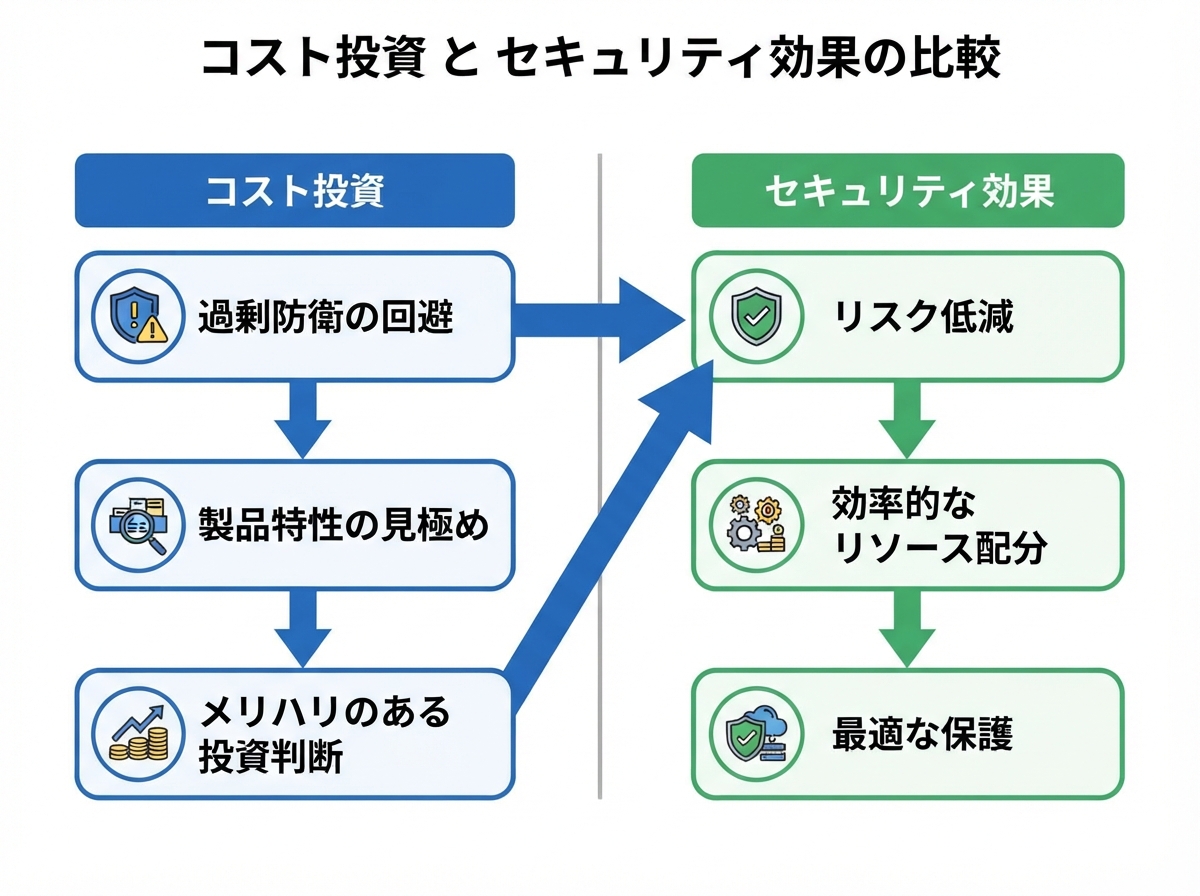

4-1. 過剰防衛を避けるためのコストとリスクのバランス

セキュリティ対策には、必ず「コスト」と「開発遅延」という代償が伴います。例えば、すべての試作機にポッティングを施してしまうと、設計変更があった際に修正が利かなくなり、アジャイルな開発スピードが失われてしまいます。 自社の製品が「どれほどの模倣リスクに晒されているか」を冷静に評価しましょう。マーケットに類似品が溢れているコモディティ製品であればスピード重視で割り切り、世界で唯一のコア技術を搭載したディープテック製品であれば徹底的な物理・ソフト防衛を行うといった、メリハリのある投資判断が事業の生死を分けます。

4-2. 自社の知財を守り抜くための実践チェックリスト

ハードウェア開発の現場で、知財流出を防ぐために今すぐ確認すべき事項をチェックリストとしてまとめました。自社のプロジェクトが安全な状態にあるか、以下の項目に照らし合わせて点検してください。

• 試作機の外部持ち出しや展示会での展示において、物理的なロックや監視体制が構築されているか
• 主要なICやマイコンの型番隠蔽（リマーク処理）の必要性を検討したか
• 量産化設計（DFM）の段階で、マイコンの読出保護機能（コピーガード）が有効化されているか
• 開発パートナーや外部委託先との間で、厳格な秘密保持契約（NDA）が締結されているか
