ゴム・パッキン選定ミスを防ぐ！材質と設計の完全ガイド

目次

• はじめに：ゴム・パッキン選定の重要性と今回のテーマ
• なぜ起こる？新品時はバッチリでも1年後にゴムが硬化して漏水する理由
• ニトリルゴム（NBR）、シリコンゴム、フッ素ゴムの耐熱・耐油特性比較
• Oリングの溝寸法：潰し代と逃げ隙間のシビアな設計計算
• まとめ

1. はじめに：ゴム・パッキン選定の重要性と今回のテーマ

1-1. 新品時は完璧なのに…現場で起こる悲劇

機械装置やプロダクトの試作段階、いわゆるPoC（概念実証：新しいアイデアが本当に実現可能か確かめること）のフェーズでは、選定したゴム・パッキンは何の問題もなく機能することが多いです。 しかし、市場に投入されてから1年、あるいは数ヶ月が経過した時点で、突如としてオイル漏れや水漏れ、ガス漏れといった重大なトラブルが発生します。 これは、初期の試験では見えにくい「時間経過による物理的・化学的変化」が部材に影響を与えているためであり、量産化設計（DFM：製造のしやすさや耐久性を考慮した設計）の段階で適切な見極めができていないことが主な原因です。

1-2. アオ君、はこまる村長、カイ社長による課題の共有

ものづくりにおいて、ゴム・パッキンの選定ミスは、企業の信用失墜や多額のリコール費用に直結する深刻なリスクとなります。 今回は、なぜゴム・パッキンが劣化するのか、どのような材質を選べばよいのか、そして設計時にどのような計算が必要なのかを、実務レベルの解像度で紐解いていきます。 事業戦略のロードマップや資金計画を揺るがさないためにも、ここで確実な知識を身につけましょう。

2. なぜ起こる？新品時はバッチリでも1年後にゴムが硬化して漏水する理由

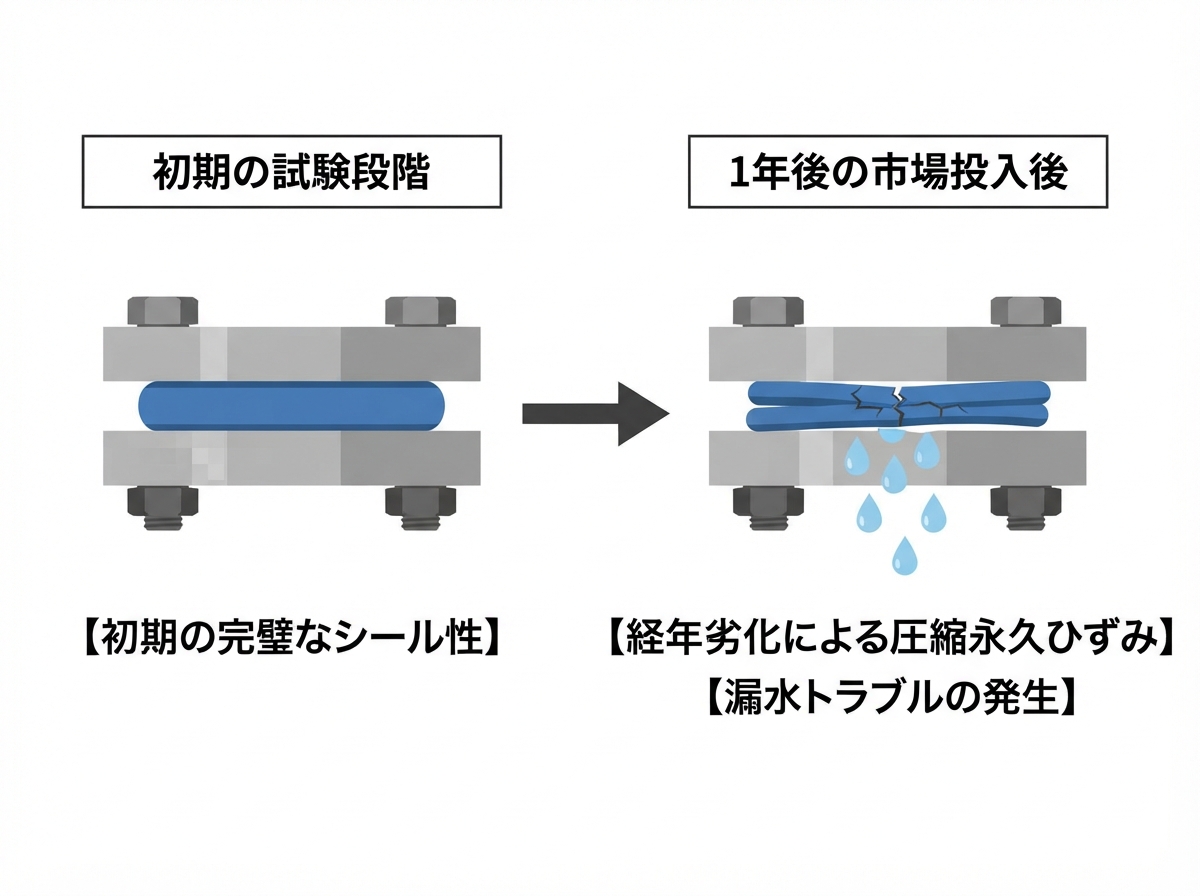

2-1. ゴムの経年劣化と「圧縮永久ひずみ」のメカニズム

ゴム・パッキンが長期間にわたってシール性を保つためには、常に一定の力で押しつぶされた状態（潰し代）を維持し、元の形状に戻ろうとする弾力性を持ち続ける必要があります。 しかし、ゴムに長期間プレッシャーがかかり続けると、分子の結合構造が徐々に変化し、圧力が解放されても元の形に戻らなくなる現象が発生します。 これが「圧縮永久ひずみ」と呼ばれる現象であり、要するに「ゴムがヘタってしまい、弾力が失われる状態」のことです。 弾力が失われると、わずかな隙間が生じ、そこから液体や気体が漏れ出す原因になります。

2-2. 熱・紫外線・オゾンがもたらす化学的ダメージ

機械の内部や屋外で使用されるゴムは、周囲の環境要因による化学的ダメージも受け続けます。 特に運転中の発熱による熱老化は、ゴム内部の架橋構造を破壊し、硬化やひび割れを急速に引き起こします。 また、大気中に微量に存在するオゾンや紫外線は、ゴムの二重結合部分を攻撃し、表面から細かな亀裂を発生させます。 これらの外的要因が複合的に作用することで、新品時には想像もつかなかったスピードでゴムが劣化していくのです。

2-3. 1年後のトラブルを防ぐための初期アプローチ

こうした経年劣化によるトラブルを未然に防ぐためには、初期の設計段階から使用環境の「最悪のシナリオ」を想定しておく必要があります。 単にカタログスペック上の初期性能だけで材質を選ぶのではなく、以下のような点に配慮したアプローチが求められます。

• 稼働時の最高温度と最低温度の正確な把握
• 接触する流体（油、水、薬品など）の化学的性質の特定
• 想定される使用年数に応じた定期交換サイクルの設計

これらを網羅的に検討することが、後のトラブルシューティングコストを最小限に抑える鍵となります。

3. ニトリルゴム（NBR）、シリコンゴム、フッ素ゴムの耐熱・耐油特性比較

3-1. 汎用性の王様「ニトリルゴム（NBR）」の特徴と限界

ニトリルゴム（通称：NBR）は、産業機械や自動車分野において最も広く採用されている汎用ゴムの王様です。 最大の特徴は優れた「耐油性」であり、一般的な鉱物油やグリースに対して抜群の強さを発揮します。 コストパフォーマンスも非常に高いため、多くの一般的な環境で第一に選択肢に挙がる材質です。 しかし、耐熱温度の限界が一般的に100℃前後であることや、オゾンや紫外線に弱く屋外での使用には向かないという明確な限界もあります。

3-2. 極限の環境に挑む「シリコンゴム」の耐熱・耐寒性

シリコンゴムは、-60℃から200℃を超えるような過酷な温度環境において真価を発揮するエラストマーです。 耐寒性、耐熱性に優れているだけでなく、電気絶縁性や耐オゾン性、耐候性にも非常に優れています。 食品衛生法に適合するグレードも多いため、医療機器や食品製造機械、家電製品などによく採用されます。 一方で、耐油性（特にガソリンなどの軽質油）や機械的な引き裂き強度についてはNBRやフッ素ゴムに劣るため、使用する流体の性質を見極める必要があります。

3-3. 化学薬品・高温に強い「フッ素ゴム（FKM）」の実力

フッ素ゴム（FKM）は、化学薬品、強い酸やアルカリ、そして高熱（200℃〜300℃）が絡む過酷な環境で選ばれる最高峰の材質です。 宇宙工学や高度なプラント設備、化学薬品を扱う製造ラインなど、他のゴムでは即座に劣化してしまうようなシビアな条件をクリアします。 ただし、他の材質に比べて材料コストが非常に高いため、すべての用途に無計画に導入することは資金計画上、避けるべきです。 オーバースペックにならないよう、費用対効果を慎重に見極めることが重要です。

3-4. 使用環境に応じた材質選定のチェックリスト

材質選定のミスを防ぐため、以下のチェックリストを実務の現場で必ず活用してください。

• 使用する流体（油・水・薬品）に適合しているか
• 最高および最低の稼働温度範囲に耐えられるか

ここで、主要な3つのゴム材質の特性を整理するために比較表を示します。

材質名	主な特徴	耐熱温度	耐油性	コスト
ニトリルゴム（NBR）	耐油性が高く汎用性が抜群	約 -20℃ 〜 100℃	優	低
シリコンゴム	耐熱・耐寒性、耐候性に優れる	約 -60℃ 〜 200℃	並〜良	中
フッ素ゴム（FKM）	耐薬品性・耐熱性の最高峰	約 -15℃ 〜 200℃超	特優	高

4. Oリングの溝寸法：潰し代と逃げ隙間のシビアな設計計算

4-1. 「潰し代（スクイーズ）」がシール性を生む仕組み

Oリングをはじめとするパッキンは、ただ溝にはめ込んでいるだけでは液体をせき止めることはできません。 あらかじめ設計された寸法よりもわずかに押しつぶすことで、その反発力（弾性復元力）を利用して密着性を生み出します。 この押しつぶされる割合のことを「潰し代（スクイーズ）」と呼びます。 一般的に、Oリングの線径に対して15%から30%程度の潰し代を持たせるのが理想とされていますが、この数値が小さすぎるとシール性が不足し、大きすぎるとゴム自体の寿命を縮める原因になります。

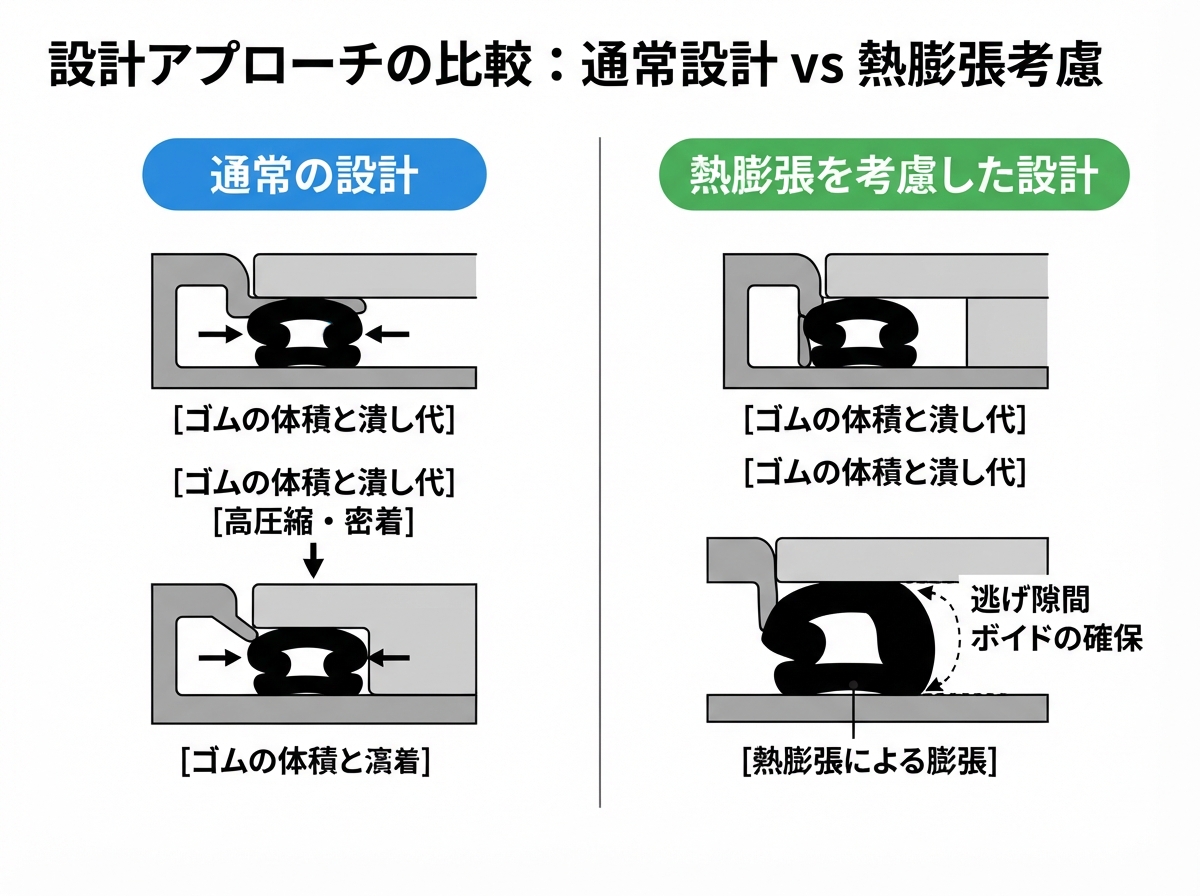

4-2. 熱膨張を考慮した「逃げ隙間」の重要性

ゴムは金属などの他の構造部材に比べて、温度変化による熱膨張率が非常に大きいという物理的特性を持っています。 機械の稼働によって温度が上昇すると、ゴムが膨張して溝いっぱいに広がり、逃げ場を失うことがあります。 行き場を失ったゴムは異常な高圧力を受けて「かじり」や「ちぎれ」を引き起こし、一気に破損に至ります。 これを防ぐためには、ゴムが膨張した際に行き場を確保するための「逃げ隙間（ボイド）」を溝の中に必ず設計に組み込む必要があります。

4-3. 失敗しないOリング溝設計の計算ステップ

Oリングの溝設計を成功させるためには、以下のステップでシビアに計算を行うことが求められます。

• ステップ1：使用するOリングの公称寸法と公差を確認する
• ステップ2：対象となる流体の圧力や温度から最適な「潰し代」の割合を決定する
• ステップ3：溝の断面積を計算し、ゴムの体積が溝の容積の70%〜85%程度（充填率）に収まるように設計する
• ステップ4：熱膨張による体積増加を考慮し、十分な「逃げ隙間」が確保されているかを検証する

この計算プロセスを怠ると、どんなに高価な材質を選んでも本来の性能を発揮できなくなるため注意が必要です。
