メカ設計者のための射出成形・金型設計の基礎

目次

• メカ設計者こそ知るべき射出成形・金型設計の基礎
• 樹脂部品の強度を左右するウエルドライン対策
• 金型メーカーに丸投げしない！設計者主導の樹脂流動解析
• まとめ

1. メカ設計者こそ知るべき射出成形・金型設計の基礎

メカ設計者にとって、樹脂部品のモデリングは日常業務の基本です。しかし、3CAD上で完璧な形状を描いたとしても、それが「成形できる形状」であるとは限りません。 射出成形の成否を大きく握るのが「ゲート（樹脂の入り口）」の設計です。ゲートの位置や種類によって、樹脂の流れ、外観の美しさ、さらには製品の機械的強度が劇的に変化します。 高速プロトタイピングから量産化設計（DFM）へとステップアップする実務者にとって、この基礎知識は必須の教養となります。

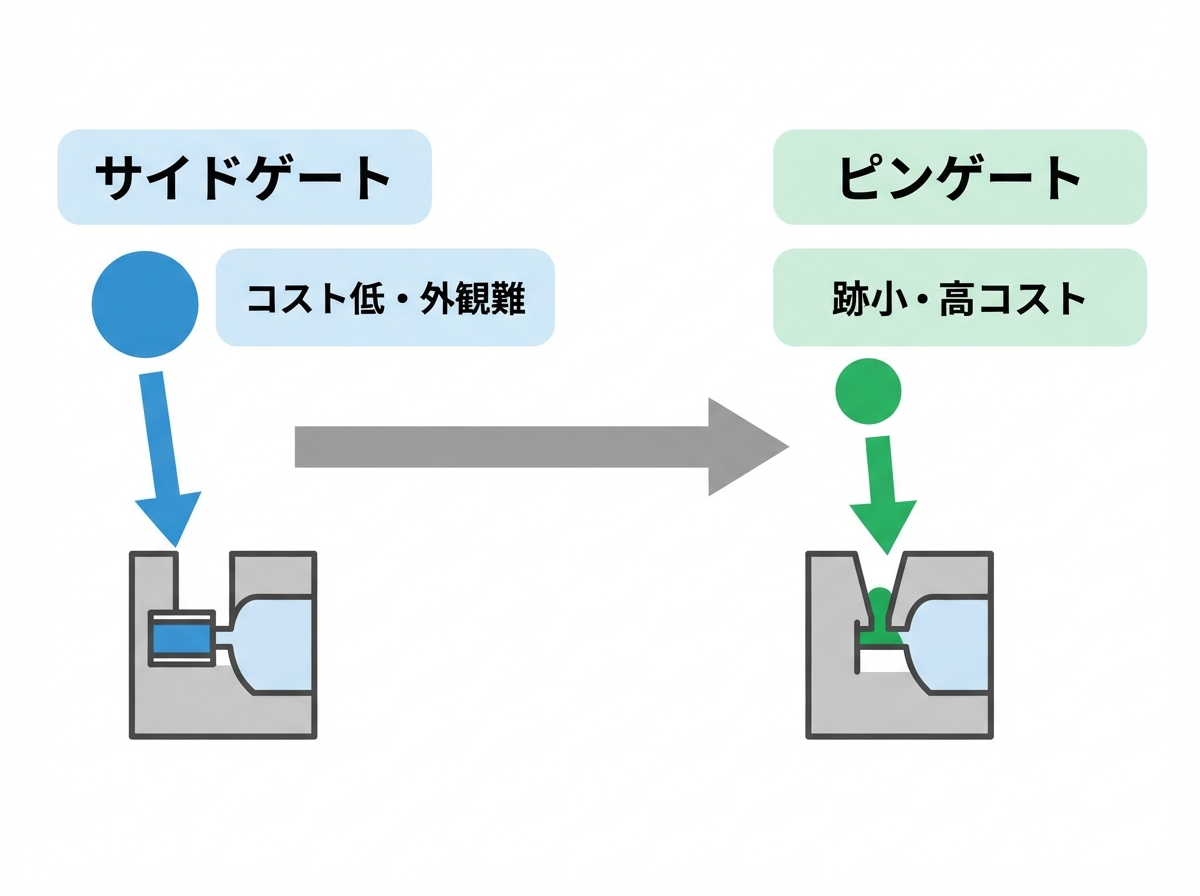

1-1. サイドゲートの特性と使いどころ

サイドゲートは、金型のパーティング面（型の合わせ面）に配置される最も一般的なゲート形式です。 構造がシンプルであるため、金型製作コストを抑えられるという大きなメリットがあります。また、肉厚な成形品に対しても安定した樹脂の充填が可能です。 一方で、成形品の外観に必ずゲート跡が残るというデメリットがあります。そのため、外観品質が厳しく問われる製品の意匠面には適していません。 自動車の構造部材や、外観よりも強度が優先される工業用ハウジングなどでの採用が推奨されます。

1-2. ピンゲートの特性と使いどころ

ピンゲートは、3枚プレート構造の金型において、成形品の裏面などに点状の小さなゲートを設ける方式です。 最大のメリットは、ゲート跡が非常に小さいため、外観品質を損ないにくい点にあります。自動的にゲートが切断される構造にすることも可能です。 デメリットとしては、金型構造が複雑化するため、金型コストが高くなる傾向があります。また、微小なゲートを通ることで樹脂に高いせん断応力がかかるため、材料選定には注意が必要です。 家電製品の外装カバーや、高い意匠性が求められるコンシューマー向けデバイスの設計で多用されます。

1-3. サブマリンゲートの特性と使いどころ

サブマリンゲート（トンネルゲート）は、金型内部を潜り込むようにして成形品のパーティング面以外の場所に樹脂を注入する高度な方式です。 この方式の最大の特長は、成形品の取り出しと同時に、ゲートが自動的に切断される点です。後工程でのゲートカット作業が不要になり、生産効率が飛躍的に向上します。 ただし、金型設計・加工の難易度が非常に高く、高度な技術力を持つ金型メーカーでなければ製作が困難です。 大量生産が前提となる小型精密部品や、コストダウンが厳しく求められる量産プロジェクトにおいて極めて有効な選択肢となります。

2. 樹脂部品の強度を左右するウエルドライン対策

射出成形において、避けて通れない最大の品質課題の一つが「ウエルドライン」です。 ウエルドラインとは、金型内で分岐した樹脂の流れが再び合流する際に生じる、表面の線状の模様のことです。単なる見た目の問題だけでなく、製品の機械的強度を著しく低下させる要因となります。 特にスタートアップが展開するロボティクス製品や、過酷な環境で使用される産業機器においては、ウエルドラインの管理不足が致命的な破損につながるリスクがあります。

2-1. ウエルドラインが発生するメカニズムと強度低下のリスク

ウエルドラインは、金型内に射出された樹脂が、ボス（突起）や穴などの障害物を迂回して流れることで発生します。 二方向から流れ込んだ樹脂の先端同士がぶつかり合うとき、樹脂の温度がすでに低下していると、完全に融合（冷着）しません。 分子同士が十分に絡み合わないまま固化するため、その境界線は構造的な弱点となります。 引張荷重や衝撃が加わった際、ウエルドラインを起点として亀裂や破損が発生しやすくなります。

2-2. 設計段階からできるウエルド位置のコントロール手法

ウエルドラインの発生自体を完全にゼロにすることは困難です。しかし、設計段階の工夫によって、その位置を「応力が集中しない場所」へコントロールすることは十分に可能です。 具体的には、以下の設計アプローチが有効です。

• 肉厚の急激な変化を避け、樹脂の流速を均一化する

これらの対策を設計初期段階で盛り込むことで、後々の金型修正コストを大幅に削減できます。

2-3. 成形条件と材料選定による根本的な改善アプローチ

形状設計だけでなく、成形条件の最適化や材料選定もウエルドライン対策の重要な柱です。 樹脂温度や金型温度を高く設定することで、合流部における樹脂の融合度を高め、強度の低下を最小限に抑えることができます。 また、ガラス繊維（GF）などの強化材が含まれる材料選定を行う場合、繊維の配向によってウエルド部の挙動が異なるため注意が必要です。 流動性の高い材料を選ぶことも、合流時の冷着を防ぐ上で極めて効果的なアプローチとなります。

3. 金型メーカーに丸投げしない！設計者主導の樹脂流動解析

「図面さえ渡せば、あとは優秀な金型メーカーが上手に作ってくれる」という考え方は、現代のハードウェア開発においては大きなリスクとなります。 設計者自身が成形や金型のメカニズムを理解し、主導権を持って開発を進めることが、高品質かつ低コストな製品づくりの絶対条件です。 ここでは、金型メーカーとの協業を成功させ、開発の罠を回避するための実践的なノウハウを解説します。

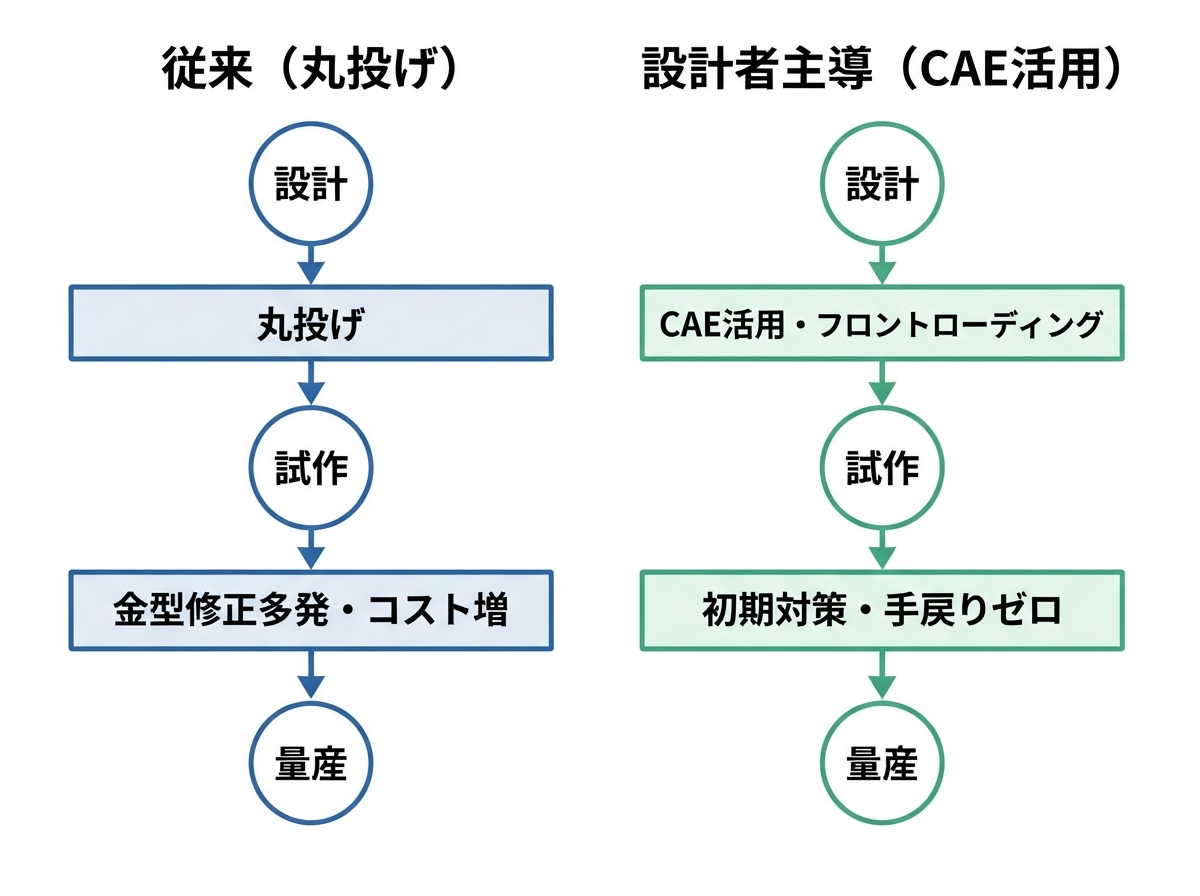

3-1. なぜ「丸投げ」では高品質な金型が作れないのか

金型メーカーに設計の大部分を丸投げしてしまうと、以下のような深刻な問題が発生します。

• 製品設計の意図が金型構造に正しく反映されない
• 成形不良が発生した際の原因究明に多大な時間がかかる
• 金型修正のたびに莫大な追加コストとリードタイムが発生する
• メーカーごとの技術力に依存してしまい、品質の社内標準化ができない

特に新規性の高いプロダクトや、特殊な折りたたみ構造を持つ製品の場合、メーカー任せでは量産化へのロードマップが完全に破綻してしまいます。

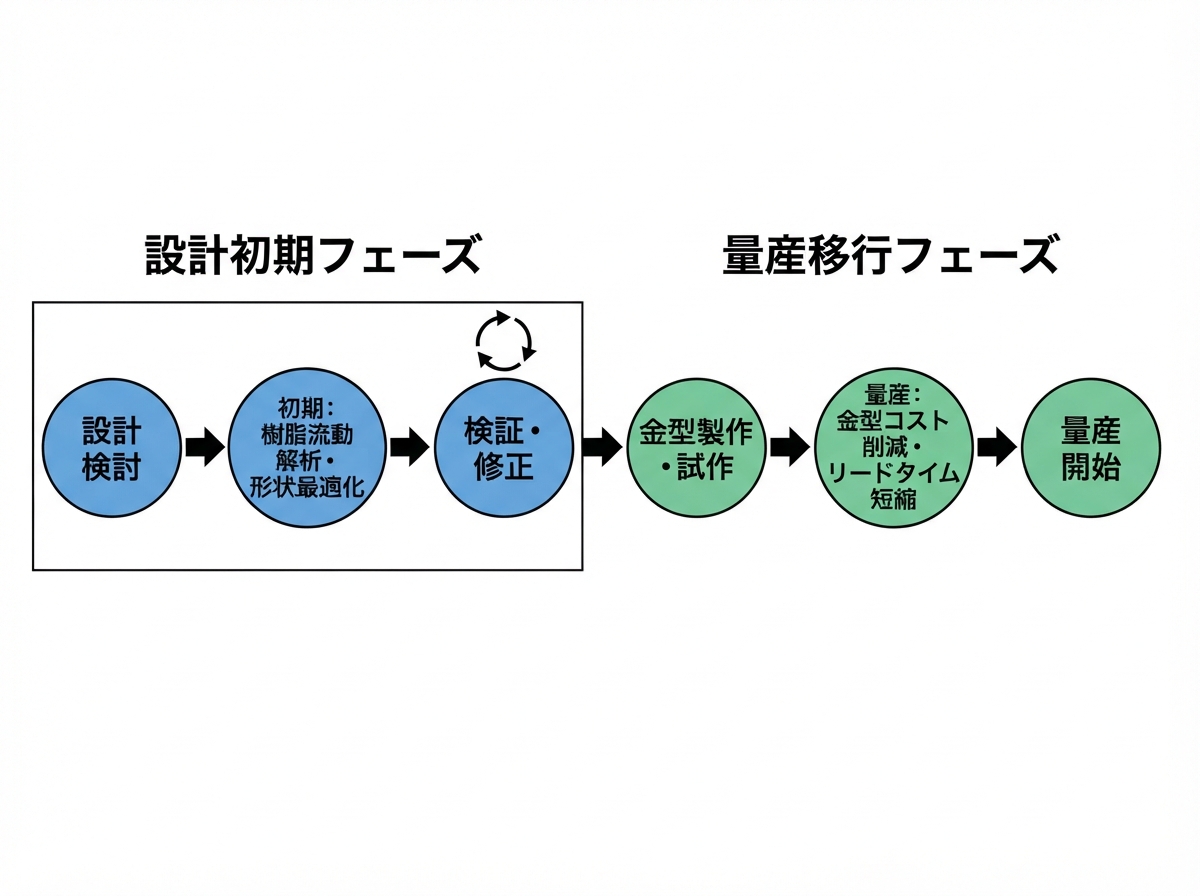

3-2. 設計初期段階でCAEを活用するメリット

こうしたリスクを未然に防ぐ最強の武器が、樹脂流動解析（CAE）ツールです。 【用語解説】CAE：Computer Aided Engineeringの略。要するに「コンピュータ上で実際の現象をシミュレーションして、試作品を作る前に弱点を見つける技術」のことです。 設計の初期段階でCAEを活用することで、以下のメリットが得られます。

活用フェーズ	主なメリット	ビジネス上の効果
コンセプト設計期	樹脂の充填挙動の可視化	ショートショット等の致命的不良の早期発見
詳細設計期	ウエルドラインやエアトラップの予測	金型切削前の形状最適化による手戻り防止
試作・量産移行期	反りや収縮変形の予測と対策	量産立ち上げ期間の大幅な短縮とコスト削減

シミュレーション結果をベースに設計をブラッシュアップすることで、試作の試行錯誤回数を劇的に減らすことが可能です。

3-3. 失敗しない金型メーカーとのコミュニケーション術

設計者が主導権を持つとは、金型メーカーをコントロールすることではありません。「対等なパートナー」として協業するための共通言語を持つことです。 CAEの解析結果や、自社で検討したゲート位置、ウエルド対策の仮説をデータとして提示しながら協議を行ってください。 「こういう理由でこの形状にしている」「この部分の強度が懸念されるため、どのような金型構造が望ましいか」と具体的に相談することで、メーカー側からも高度な技術提案を引き出すことができます。 この協力体制こそが、量産化を成功させるための最大の秘訣なのです。
