EMC・シールド設計の罠!ノイズを防ぐ図面と組み立ての鉄則

目次
アオくん
カイ社長、EMC・シールド設計の罠について教えてください!ちゃんと図面通りに組み立てたはずなのに、なぜかEMC試験で落ちてしまったんです。
カイ社長
よし、解説しよう。アオ君、それは製造業の現場で非常によくある落とし穴だね。電磁波の特性やメカニズムを理解していないと、どんなに綺麗に配線してもノイズは簡単に隙間から漏れ出すんだよ。
はこまる村長
ほほう、なるほど。うちの工場でも昔、ネジを数本締め忘れただけで試験に大苦戦した苦い思い出があるわい。ノイズ対策はまさに魔物じゃな。
この記事で分かること
- EMC試験に落ちる原因はネジのピッチや塗装面の処理など細かな設計ミスにある
- 電磁波の波長を考慮した筐体設計や導電マスキングの指示が不可欠である
- 正しい知識を持つことで量産化設計や製品の信頼性を大幅に高めることができる
1. はじめに:EMC・シールド設計の重要性と現場の落とし穴
1-1. アオ君の素朴な疑問:なぜちゃんと組んだのにノイズが出るのか?
製造業の現場やスタートアップの試作開発において、頭を悩ませるトラブルの一つがEMC(電磁両立性)試験の不合格です。 回路基板単体ではノイズ対策を万全に行ったはずなのに、いざ筐体に組み込んでテストをすると規格値を超えてしまう現象は後を絶ちません。 アオ君が疑問に思うように、「回路は完璧なのに、なぜ筐体に入れた途端にノイズが出るのか」という疑問は、実務者なら誰もが一度は直面する壁です。 この背景には、電子回路だけでなく、「筐体構造そのものがアンテナとして機能してしまう」という物理的な罠が潜んでいます。1-2. はこまる村長の体験談:ネジの締め忘れでEMC試験に落ちた悪夢
はこまる村長の工場でも、かつて新製品の量産化直前にEMC試験で涙をのんだ経験があります。 原因を徹底的に調査したところ、試作機の組み立て時に作業者が筐体の固定ネジを数カ所締め忘れていたことが判明しました。 「たかがネジ一本くらいで」と思われがちですが、電磁波の世界ではその小さな隙間が致命的な欠陥になります。 このように、図面通りの部品を用意しただけでは不十分であり、組み立てのプロセスや構造の細部まで管理することが極めて重要です。1-3. カイ社長の解説:電磁波の特性とシールド設計の基本理念
カイ社長によれば、電磁波を防ぐシールド設計の基本理念は「電気的に途切れない連続した導体の箱を作る事」に尽きます。 電磁波は、空間を伝播する高周波のエネルギーであり、金属の筐体にあらゆる隙間から侵入、あるいは外部へ放射しようとします。 特に高速プロトタイピングやPoC(【用語解説】PoC:新しいアイデアが実現可能かを示すための概念実証のこと)の段階では、動作確認を優先するあまり構造的なシールド性が軽視されがちです。 量産化設計(DFM:【用語解説】DFM:製造のしやすさを考慮した設計のこと。ここでは量産時のトラブルを防ぐための設計手法を指す)の視点を取り入れ、最初からノイズの漏洩を防ぐアプローチが必要となります。
2. ネジのピッチが広いと隙間から電波が漏れる「スリットノイズ」の恐怖
2-1. スリットノイズが発生するメカニズムと波長の罠

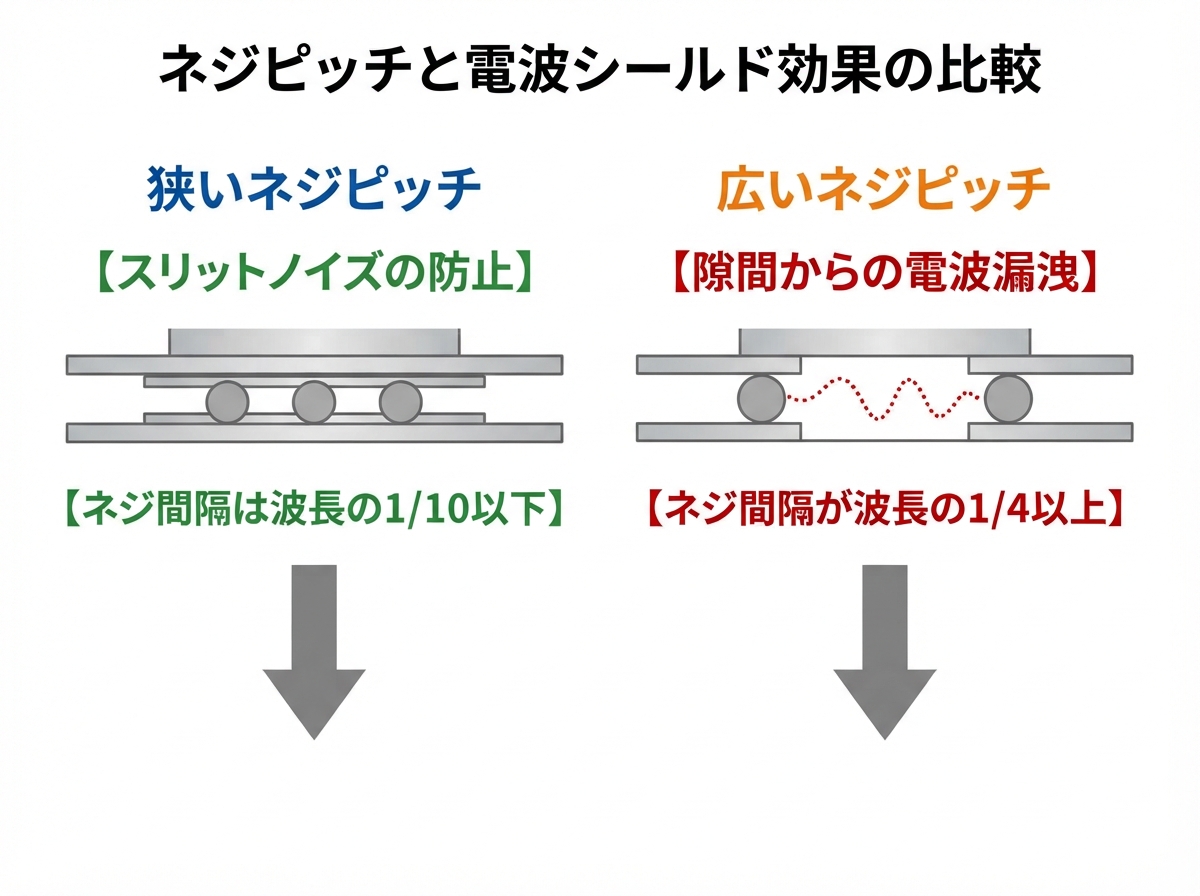

筐体を組み立てる際、金属板同士をネジで固定しますが、このネジとネジの間隔が広すぎると深刻なトラブルが発生します。 これが「スリットノイズ」と呼ばれる現象です。 金属板の合わせ目に生じた隙間は、電磁波の波長に対してある特定の大きさ(通常はノイズの波長の1/2や1/20など)を超えると、まるでスロットアンテナのように電波を外部へ放射してしまいます。 つまり、目に見えないほどの小さな隙間であっても、高周波ノイズにとっては格好の抜け穴になるということを理解しなければなりません。2-2. 筐体設計で絶対に守るべきネジのピッチ計算と実務の鉄則
スリットノイズを防ぐためには、対象とするノイズの最高周波数に対応した適切なネジのピッチ(間隔)を設定することが鉄則です。 一般的には、対策したいノイズの波長の1/10以下、あるいは最大でも1/20以下の間隔でネジ止めやスポット溶接を行う必要があります。 実務の図面作成においては、以下のポイントを必ず守りましょう。- 対策周波数の最高値を明確にし、必要な波長を算出する
- 筐体の継ぎ目には導電性のガスケットを併用する設計にする
3. 塗装面は電気を通さない!導電マスキングの指示ミスを防ぐ図面術
3-1. 塗装と導電性の関係:よくある図面指示の勘違い

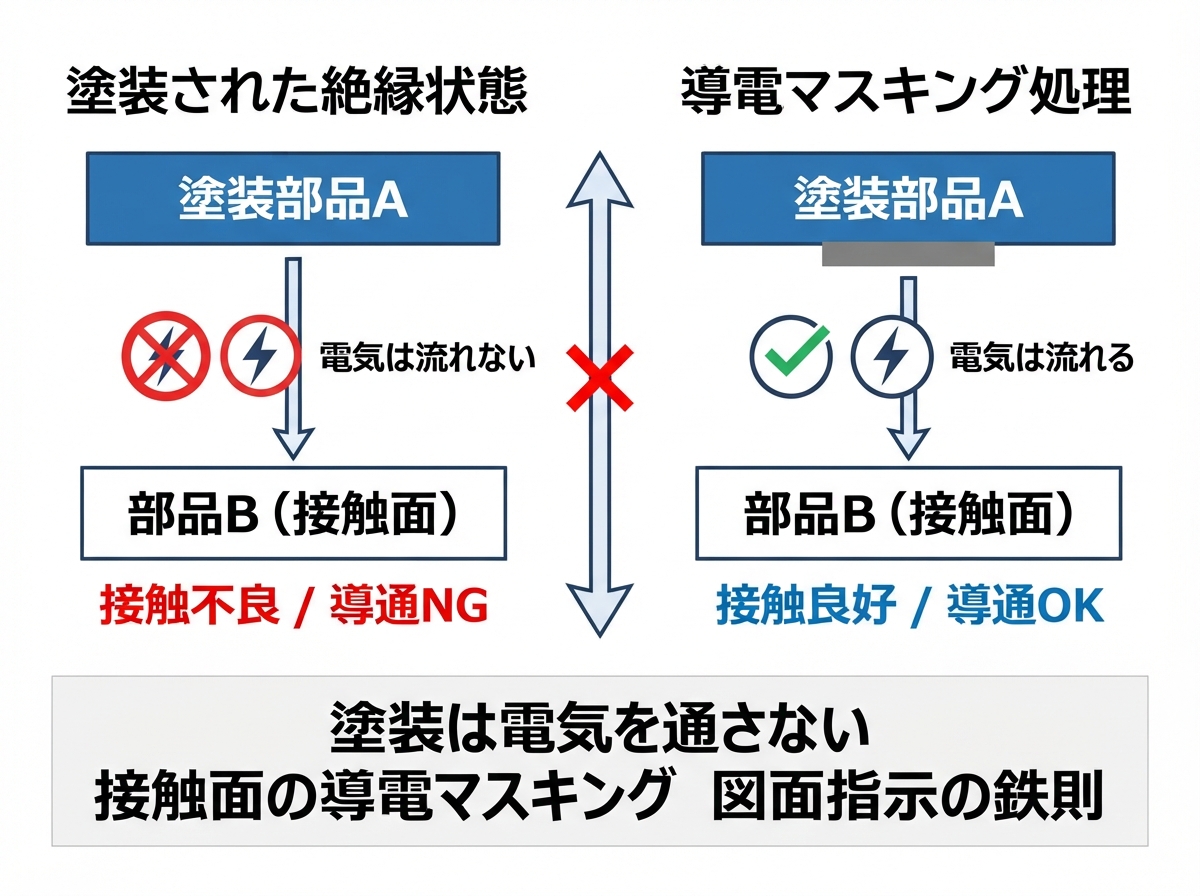

外観の美しさや耐食性を高めるために、筐体の金属表面には塗装やアルマイト処理を施すことが一般的です。 しかし、ここに大きな罠があります。一般的な塗料やアルマイト被膜は電気を通さない絶縁体であるため、塗装された金属同士を合わせても電気的な導通が得られません。 結果として、筐体全体が電気的に一体化せず、部分的にフローティング状態(電位が不安定な状態)になってシールド効果が完全に失われてしまいます。 図面作成時に「全体を塗装する」と一言で指示してしまうミスが、そのままEMC試験不合格に直結するのです。3-2. 製造現場のトラブルを防ぐ!正しい導電マスキング指示の書き方
製造現場や板金加工業者との間で認識のズレを防ぐためには、図面上で「どこを導通させるべきか」を明確に指示する必要があります。 具体的には、ネジ止めを行う座面や接合部において、あらかじめ塗装を施さない「導電マスキング(処理なし、または下地処理のみ)」の領域を図面に明記します。 実務で使える具体的な図面指示のコツは以下の通りです。- 図面の注記欄に「接合部周辺の○mmは導電マスキングとすること」とテキストで明確に指示する。
- 3D CADモデル上でも、マスキング領域を別色や別フィチャーで定義し、加工業者とのデータ共有における誤解を防ぐ。
- 宇宙工学や高信頼性が求められる機器の設計と同様に、表面処理の仕様書を別途添付して品質を担保する。

4. ノイズ対策の最終兵器:導電性ガスケット・テープの正しい選び方
4-1. 導電性ガスケットの種類と選定ポイント
どうしても隙間を完全になくすことが難しい構造や、開閉頻度が高いカバー部分には、導電性ガスケットを用いるのが効果的です。 導電性ガスケットにはさまざまな種類があり、用途に応じた適切な選定が求められます。 代表的な種類と特徴を以下の表にまとめました。| ガスケットの種類 | 主な特徴 | 適した用途 |
|---|---|---|
| 導電性ゴム・エラストマー | 柔軟性が高く、環境密閉性(防水・防塵)と導電性を両立できる | 屋外用筐体、頻繁に開閉するカバーの隙間 |
| ファブリックフォーム | 導電性布でウレタンフォームを包んだもので、低荷重で高いシールド効果が得られる | 内部スペースが限られた薄型筐体、扉の合わせ目 |
| ワイヤーメッシュ | 金属線を編み込んだもので、非常に高い耐久性と耐熱性を誇る | 高出力の産業機器、過酷な環境下での使用 |
4-2. 導電性テープの使い方と施工時の注意点
微小な隙間の補修や、急な試作変更時のノイズ対策として非常に便利なのが「導電性テープ」です。 しかし、粘着面側にも導電性があるタイプ(導電性粘着剤を使用したもの)を選ばないと、ただ貼っただけでは電気が流れないという失敗が多発します。 施工する際は、貼付面の油分や汚れを完全に脱脂洗浄してから圧着することが重要です。 安易なテープ貼り頼みではなく、あくまで恒久的な対策までの繋ぎ、あるいは補助的な手段として位置づけるのが、プロの設計者としての正しいアプローチです。5. まとめと実践へのステップ
5-1. アオ君の納得:明日から使えるチェックリスト
アオくん
カイ社長、ありがとうございます!ネジのピッチから塗装のマスキング、そしてガスケットの選び方まで、図面や組み立てで気をつけるべきポイントが痛いほどよく分かりました!
- 筐体のネジピッチはノイズの波長に対して十分狭く設計されているか
- 接合部の塗装面は適切に導電マスキングが指示されているか
- 量産化設計(DFM)の視点で組み立てやすさとシールド性が両立しているか
5-2. はこまる村長の決意:自社工場の図面を見直そう
はこまる村長
いやあ、うちの過去の失敗もまさにこれが原因じゃったな。今日からはさっそく自社の設計図面と組み立て手順をもう一度見直してみるわい!
5-3. カイ社長からのエール:確実なEMC設計で製品の信頼性を高めよう
カイ社長
その意気だね、はこまる村長。EMC・シールド設計は単なる「おまじない」ではなく、厳密な物理法則に基づいたエンジニアリングそのものだ。確実な設計と現場の連携によって、製品の市場信頼性を一緒に高めていこう!
