メカ設計と板金加工の基礎！コスト削減と品質向上のコツ

目次

• はじめに：メカ設計者が知るべき板金加工のリアル
• 図面通りに曲がらない？板金特有の「スプリングバック」の罠
• 材料の圧延方向（目方向）を意識しないと起きるクラック（ひび割れ）
• 加工費を抑えるための標準タレットパンチ・金型の意識設計
• まとめ：現場とのコミュニケーションが品質とコストを救う
• まとめ

1. はじめに：メカ設計者が知るべき板金加工のリアル

メカ設計者にとって、CAD上で描いた図面がそのまま完璧な形になって工場から上がってくることは理想です。しかし、実際の製造現場では物理的な法則や加工機の限界によって、図面通りの形状を再現することが難しい場面が多々あります。特に板金加工は、金属板を曲げたり切断したりする工程の特性上、素材の「春の現象」とも呼ばれる挙動や繊維の向きを考慮しなければなりません。 ここで重要になってくるのが、量産化を見据えた設計手法であるDFM（Design for Manufacturing：要するに「作りやすさを考慮した設計」のこと）の視点です。スタートアップの試作段階（PoC：概念実証。要するに「アイデアが実際に動くか確かめる初期段階」のこと）ではうまくいったとしても、いざ量産を始めた途端にコストが膨らんだり、品質が安定しなかったりするケースは少なくありません。 製造業の経営者や実務者にとって、板金加工の基礎を押さえることは、製品の原価低減と信頼性向上の両立において極めて重要な戦略となります。次章からは、メカ設計者が必ず直面する具体的なトラブルとその対策について詳しく見ていきましょう。

2. 図面通りに曲がらない？板金特有の「スプリングバック」の罠

2-1. スプリングバックが発生するメカニズムとは

板金加工において最も頻繁に発生するトラブルの一つが「スプリングバック」です。金属板をプレスブレーキなどの機械で曲げ加工（ベンディング）する際、金属には外側に向かって引張応力、内側に向かって圧縮応力がかかります。 金型で押している最中は目的の角度まで曲がりますが、金型を離した瞬間、金属が持つ弾性（元に戻ろうとする力）によって、曲げた角度が少し戻ってしまう現象が起きます。これがスプリングバックです。 素材の板厚、材質（アルミ、ステンレス、SPCCなど）、そして曲げ半径によって戻り量が異なるため、設計段階でこの挙動を予測していないと、組み立て時に部品同士が噛み合わないといった致命的な品質不良につながります。

2-2. 角度ズレを防ぐための設計上の対策

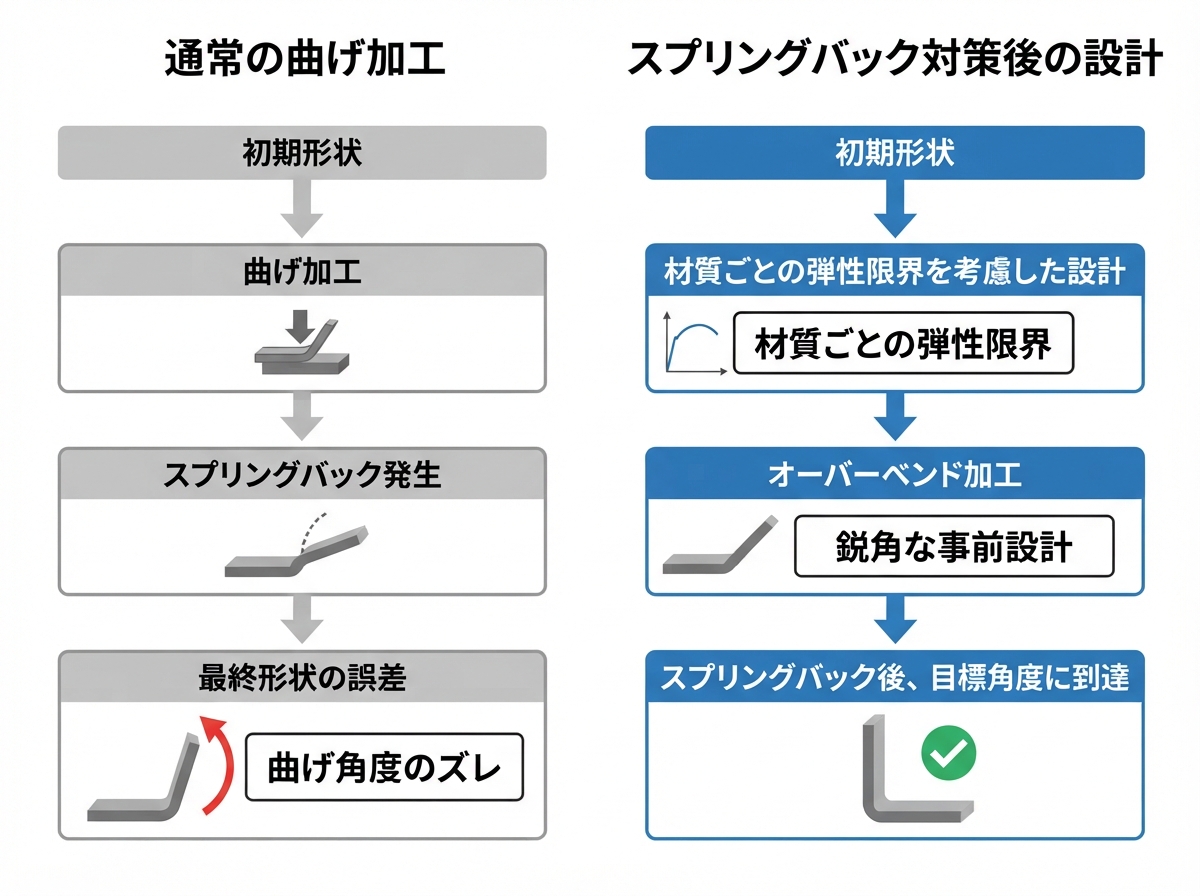

スプリングバックによる角度ズレを防ぐためには、現場の加工ノウハウ頼みにするのではなく、設計段階でのアプローチが不可欠です。主な対策は以下の通りです。

• あらかじめ戻り量を見越して、図面の指定角度を少しきつめ（鋭角）に設計する
• 材質ごとの弾性限界を考慮し、適切な曲げ半径（R）を確保する
• コイリング加工など、塑性変形を確実に起こすためのプレス圧力を考慮する

また、宇宙工学や高度な折りたたみ構造を持つメカニズムの設計においても、素材の弾性変形を正確に予測することは極めて重要です。設計者と製造現場の技術者が早い段階で情報を共有し、試作の段階で実際の戻り量を実測して図面にフィードバックする仕組みを作りましょう。

3. 材料の圧延方向（目方向）を意識しないと起きるクラック（ひび割れ）

3-1. 圧延方向と繊維の流れがもたらす影響

板金用の金属素材は、工場でローラーによって引き延ばされて製造されます。これを「圧延（あつえん）」と呼びますが、このプロセスを経ることで、金属の内部には目に見えない繊維状の流れ（ファイバーフロー、または目方向）が形成されます。 この圧延方向に対して平行な方向にきつい曲げ加工を行うと、金属の結晶組織に無理な負荷がかかり、外側に微細なクラック（ひび割れ）が発生するリスクが急激に高まります。 特に硬度が高いステンレスや、加工硬化しやすいアルミニウム合金ではこの傾向が顕著です。外観上の不良だけでなく、製品の強度低下や破損を引き起こす原因にもなります。

3-2. クラックを防ぐための展開図作成のコツ

クラックを未然に防ぎ、品質の高い板金製品を安定して供給するためには、展開図を作成する段階で以下のポイントを徹底することが求められます。

• 可能な限り、曲げ線が材料の圧延方向（目方向）に対して垂直または斜めになるようにレイアウトする
• 曲げ半径（R）は板厚に対して十分な大きさを確保し、無理な応力集中を避ける
• 切断面のバリや微小なクラックが起点にならないよう、レーザー切断やシャーリングの条件を最適化する

• 曲げ線が圧延方向と平行になっていないか確認する
• 板厚に対する最小曲げ半径がメーカー推奨値を満たしているか確認する
• 切断面のバリ取り処理が工程に組み込まれているか確認する

これらの配慮を怠ると、後工程での手直しや不良品の発生によって、結果的に全体の資金計画や納期に大きな悪影響を及ぼします。設計の初期段階から加工性を意識することが、コスト削減への近道です。

4. 加工費を抑えるための標準タレットパンチ・金型の意識設計

4-1. 特殊金型を避けてコストを最適化する方法

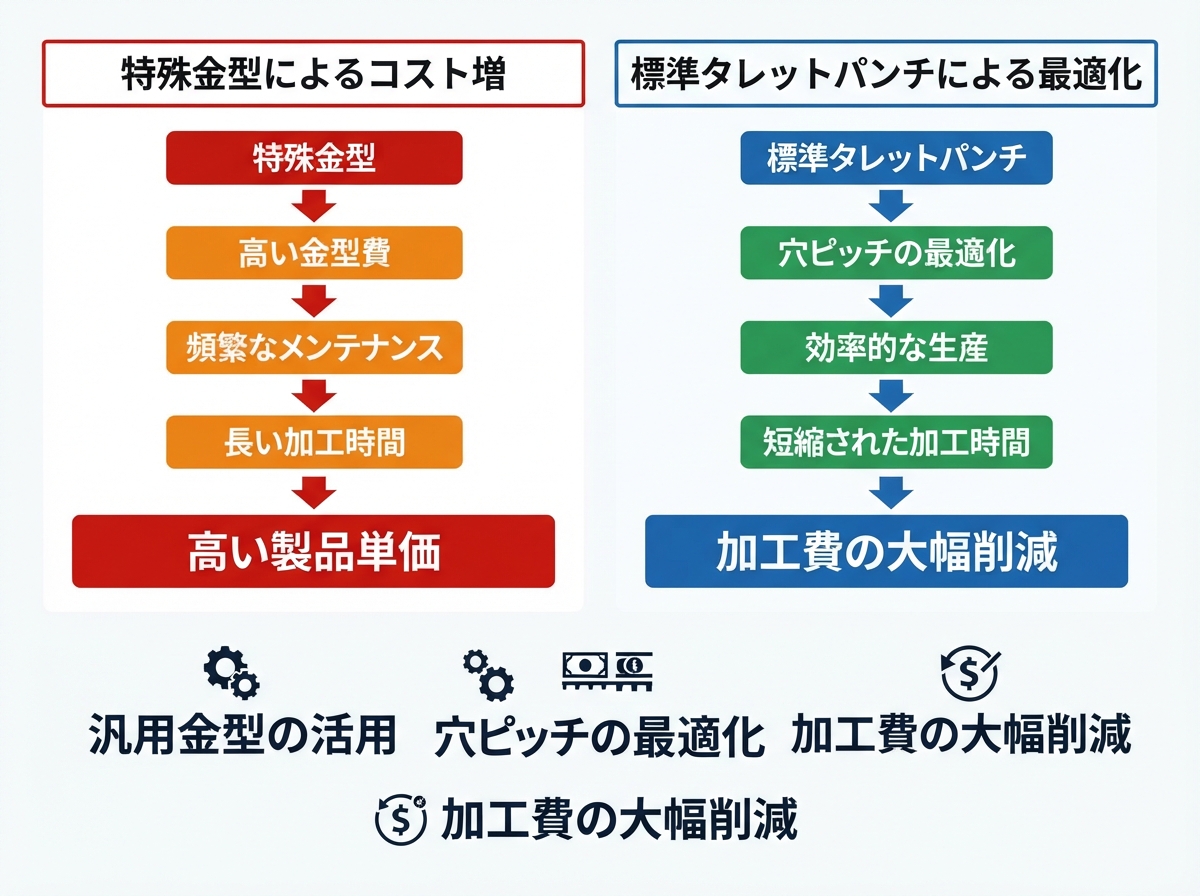

板金加工のコストを左右する大きな要因の一つが、使用する「金型」の種類です。世の中には様々な形状の特殊な金型が存在しますが、それらをむやみに設計に取り入れてしまうと、金型の段取り替えの手間が増えたり、専用の金型購入費用が発生したりして、加工費が跳ね上がります。 コストを劇的に最適化するための基本原則は、「標準タレットパンチ用の汎用金型で加工できる形状にする」ということです。丸穴や四角穴、一般的なスリットなどは、標準金型を組み合わせて高速に打ち抜くことができるため、最も経済的です。 新規事業の立ち上げやスタートアップの製品開発において、初期の金型投資を抑えることはビジネスの生存率を上げるために極めて重要です。特別な理由がない限りは、標準金型で対応できる形状への落とし込みを検討しましょう。

4-2. 穴位置やピッチ設計で意識すべきポイント

標準金型を用いた効率的な加工を行うためには、穴の位置やピッチ（間隔）の設計にも配慮が必要です。加工機の特性を無視した設計は、パンチング時の歪みや精度の低下を招きます。

• 穴と穴の間隔（ピッチ）は、板厚の3倍以上を確保して歪みを防ぐ
• 材料の端部から穴までの距離（端距離）を適切に保ち、外周部の変形を防ぐ
• 同一形状の穴を効率よく配置し、加工プログラムの最適化を容易にする

設計項目	推奨値の目安	無視した場合のリスク
最小曲げ半径	板厚の1〜2倍以上	クラックの発生、スプリングバックの増大
穴ピッチ（穴間隔）	板厚の3倍以上	抜き加工時の変形、金型の破損リスク
端距離	板厚の1.5倍以上	外周部の歪み、寸法不良

このような細かな設計上の配慮が、量産フェーズに入った際の製造コストを大きく引き下げる要因となります。設計者自身が現場の加工機や金型のラインナップを理解しておくことが、真に価値のあるDFM実践につながります。

5. まとめ：現場とのコミュニケーションが品質とコストを救う

ここまで、メカ設計者が知るべき板金加工の基礎、スプリングバックやクラックへの対策、そしてコストを最適化する設計のコツについて解説してきました。最後に、重要なポイントをQ&A形式で振り返ってみましょう。 Q. スプリングバックを防ぐための最も効果的な設計アプローチは何ですか？ A. 素材の弾性変形量を予測し、あらかじめ戻り量を見越した角度で設計すること、および試作段階で実測値を確認して図面にフィードバックすることが重要です。 Q. クラック（ひび割れ）を防ぐために展開図で注意すべきことは何ですか？ A. 材料の圧延方向（目方向）に対して、曲げ線が平行にならないようにレイアウトし、十分な曲げ半径を確保することが効果的です。 Q. 加工コストを抑えるために設計者が心がけるべきことは何ですか？ A. 特殊な金型を避け、標準タレットパンチの汎用金型で加工できる形状や穴ピッチを意識した設計を行うことです。
