認証落ちを防ぐ！製造業のEMC対策完全ガイド

目次

• はじめに：EMC対策の重要性と恐怖の認証落ち
• EMC対策の基礎知識：ノイズを「出さない」「入れない」原則
• 実践！ノイズ測定（ノイズラボ）の活用術とリカバリーノウハウ
• 失敗しないEMC対策チェックリストとおすすめツール
• おわりに：確実なEMC対策でスムーズな製品化を実現しよう
• まとめ

1. はじめに：EMC対策の重要性と恐怖の認証落ち

1-1. カイ社長が語る！出荷直前で認証落ちする恐怖のエピソード

製造業やスタートアップがハードウェアを開発する際、最も高価で痛手を伴う失敗の一つが、量産直前での法規認証（FCCやCEマークなど）の不合格、いわゆる「認証落ち」です。 多くのプロジェクトでは、PoC（要するに「新しいアイデアが実際に動くかどうかを検証する試作ステップ」のこと）の段階では機能の実現だけに集中しがちです。 その結果、筐体の設計や基板のパターン設計における電磁的配慮が後回しになり、いざ正式なノイズ試験場（ノイズラボ）に持ち込んだ段階で、規定値を大幅に超える電磁ノイズを放出していることが発覚します。 出荷予定日の数週間前にこの事実を知らされると、金銭的損失はもちろんのこと、資金計画や事業戦略のロードマップ全体が大きく狂うことになります。

1-2. アオ君の疑問：なぜEMC対策はここまで難しいのか？

アオ君：「目に見えない電磁波を相手にするから、どこをどう直せばいいのか初心者にはさっぱり見当がつきません。なぜこんなに難しいんですか？」 EMC対策が難しい最大の理由は、ノイズが「目に見えず、直感的に理解しにくい物理現象」だからです。 配線のわずか数ミリの引き回しの違いや、グランド（基準電位）の取り方のわずかな不備が、アンテナのように不要な電波を放射してしまいます。 また、高速プロトタイピング（要するに「短期間で試作とテストを何度も高速に繰り返す開発手法」のこと）の過程では、機能を満たすことだけに意識が向き、ノイズの周波数特性まで網羅的にシミュレーションできていないケースが多々あります。

1-3. はこまる村長の知恵：ノイズ対策の基本方針と心構え

はこまる村長：「要するに、ノイズは『出さない、入れない、暴れさせない』の三拍子を徹底することじゃ！現場の職人技に頼るのではなく、設計の初期段階から正しいルールを守ることが一番の近道なんじゃよ。」 村長が言う通り、EMC対策は後付けの「糊塗（こと）」ではなく、DFM（要するに「後々の量産化や製造のしやすさを最初から考慮して設計するアプローチ」のこと）の思想と同様に、設計の上流工程から組み込むべき基本方針です。 現場での場当たり的な対策ではなく、理論に基づいたアプローチを採用することが、結果的に開発コストの削減につながります。

2. EMC対策の基礎知識：ノイズを「出さない」「入れない」原則

2-1. ノイズの発生源と伝播経路のメカニズム

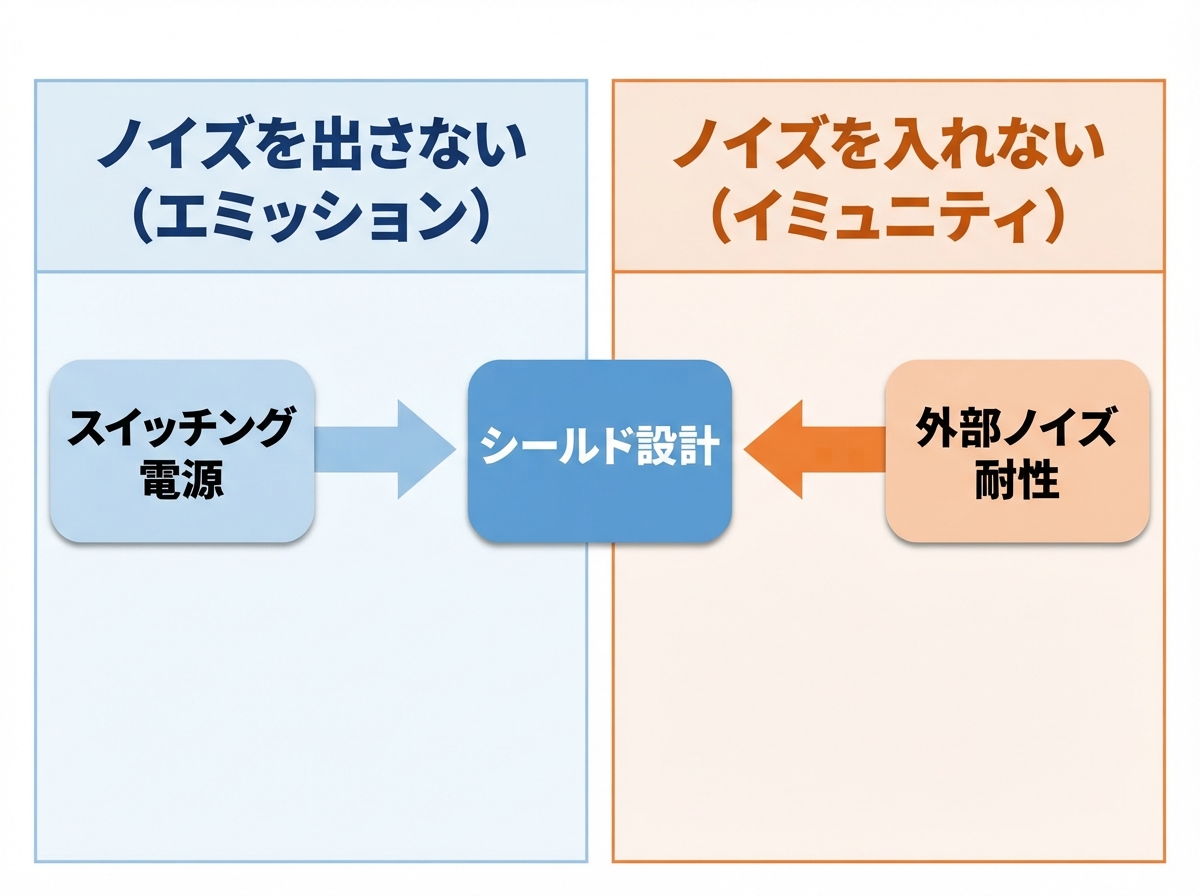

電磁環境両立性（EMC）の基本概念は、「エミッション（ノイズを放出しないこと）」と「イミュニティ（外部からのノイズに耐えること）」の2つに大別されます。 ノイズが発生する原因の多くは、スイッチング電源や高速クロック信号などの急峻な電圧・電流の変化です。 これらは以下の経路を通って周囲に悪影響を及ぼします。

• 伝導ノイズ: 電源ケーブルや信号線を伝って外部へ漏れ出すノイズ。
• 放射ノイズ: 基板上の配線や筐体自体がアンテナとなって空間へ飛び散るノイズ。

これらの伝播経路を断ち切ることが、すべてのEMC対策の基礎となります。

2-2. シールド設計による電磁波の遮断技術

放射ノイズに対する最も強力な物理的アプローチが「シールド設計」です。 導電性の高い金属筐体や導電塗装を施したプラスチックケースを用いて、電子回路全体を包み込むことで、電磁波の侵入および外部への漏洩を防ぎます。 ただし、ここで注意すべきなのが「隙間」の存在です。 電磁波の波長に対して筐体の継ぎ目やコネクタの隙間が大きいと、そこから電波が漏れ出してしまいます。 そのため、導電性ガスケットの使用や、適切なネジ留めピッチの選定といった細部への配慮が、確実なシールド効果を生み出します。

2-3. フェライトコアの効果的な活用法と選定ポイント

ケーブルを伝うコイズ対策として非常に手軽で効果的なのが「フェライトコア」の装着です。 フェライトコアは、高周波ノイズを熱エネルギーに変換して減衰させる受動部品であり、電源コードやUSBケーブルなどの外部接続ケーブルに挟み込むだけで高い効果を発揮します。 選定の際は、以下のポイントを確認してください。

• 対策したいノイズの周波数帯域（MHz〜GHz帯）に合ったインピーダンス特性を持つ素材を選ぶ。
• ケーブルのサイズや巻き数（インダクタンスの調整）を適切に設計する。
• 固定が緩まないように適切なハウジングやクランプ品を採用する。

3. 実践！ノイズ測定（ノイズラボ）の活用術とリカバリーノウハウ

3-1. 出荷直前でも間に合う！ノイズラボの上手な使い方

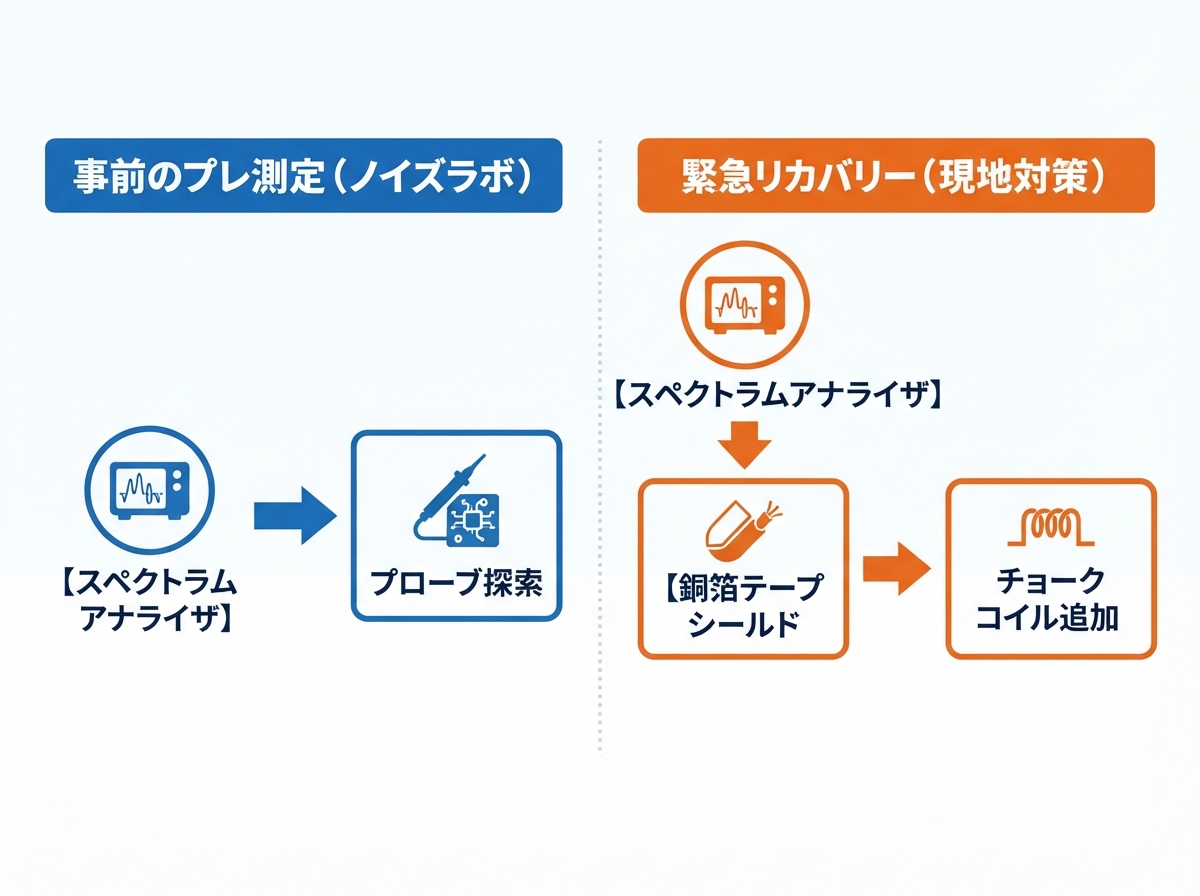

製品の正式な認証試験を受ける前に、民間の「ノイズラボ（EMCテスト施設）」を時間貸しで利用することは、スタートアップや製造業にとって極めて賢い戦略です。 本番の認証試験で一発不合格になるとスケジュールが数ヶ月単位で遅れますが、事前のノイズラボであれば、問題点をピンポイントで発見できます。 予約が埋まりやすい点や、専門のエンジニアのスケジュール調整が必要になるため、事業計画のロードマップには「試作機のプレ測定期間」を必ず組み込んでおきましょう。

3-2. 測定データの読み方と原因特定の手順

ノイズラボでの測定結果（スペクトラムアナライザのグラフ）が出たら、どの周波数帯でピーク（規制値をオーバーしている箇所）が発生しているかを確認します。 周波数ごとの大まかな原因の目安は以下の通りです。

• 低周波帯（数MHz〜数十MHz）: スイッチング電源のリップルや、電源ラインの伝導ノイズが主な原因。
• 高周波帯（100MHz以上）: マイコンのクロック高調波や、基板上の配線パターンがアンテナとして作用している放射ノイズ。

ピークの周波数を特定したら、近傍界プローブと呼ばれる小型の磁界・電界プローブを用いて基板上の発生源を特定し、対策部品の追加やパターン修正を行います。

3-3. 認証落ちを回避するための緊急リカバリー費用対効果

もしプレ測定や本試験で認証落ちが判明した場合、パニックにならずに「費用対効果（ROI）」と「工数」を考慮した緊急リカバリー策を選択します。 基板を完全に再設計（リビジョンアップ）するには数週間の時間と数十万円のコストがかかりますが、銅箔テープによる局所シールドの追加、パスコン（バイパスコンデンサ）の追加、あるいはチョークコイルの挿入といった「現場での手直し（改造）」であれば、数時間で対応できる場合もあります。 量産フェーズを見据えつつ、最短で基準値をクリアできる現実的なルートを冷静に判断することが求められます。

4. 失敗しないEMC対策チェックリストとおすすめツール

4-1. 設計段階から量産前まで網羅するチェックリスト

設計の各フェーズで漏れがないよう、以下のチェックリストをチーム全体で共有し、徹底的に活用してください。

• 回路図作成時に電源ラインへのデカップリングコンデンサが適切に配置されているか
• 高速信号線の周囲にリファレンスプレーン（グランド層）が連続して確保されているか
• 筐体の継ぎ目やコネクタ部分に十分な導電性シールド処理が施されているか
• 外部ケーブルの接続部に適切なフェライトコアやコモンモードチョークが選定されているか
• 量産前の試作機を用いて外部のノイズラボでプレ測定が実施されているか

4-2. 現場で役立つ実践的なトラブルシューティングのコツ

現場でトラブルが発生した際には、以下の手順で迅速に原因を切り分けて対策を講じることが重要です。

• Q: 対策部品を追加してもノイズのピークが下がらない場合はどうすればいいですか？
  A: ノイズの伝導経路が想定と異なっている可能性があります。グランドの浮きや、別のケーブルを経由した回り込み（コモンモードノイズ）を疑い、プローブで電流経路を再確認してください。
• Q: 筐体をプラスチックから金属に変更する時間も予算もありません。どう対処すべきですか？
  A: プラスチック筐体の内側に導電性のスプレー塗装を施すか、導電性シールドテープを内側に貼り付けることで、短期間かつ低コストでシールド効果を大幅に高めることができます。

5. おわりに：確実なEMC対策でスムーズな製品化を実現しよう

5-1. アオ君の学びと今後の意気込み

アオ君：「目に見えないノイズの怖さと、設計段階から対策を組み込む重要性が骨身にしみてわかりました！これからはPoCの段階からしっかり意識して開発を進めます！」 EMC対策は決して「最後に運試しをするテスト」ではなく、製品の信頼性と事業の継続性を担保するためのエンジニアリングの根幹です。 正しい知識と計画的なアプローチを取り入れることで、認証落ちの恐怖を完全にコントロール下におくことが可能になります。

5-2. はこまる村長の温かい応援メッセージ

はこまる村長：「その意気じゃ！最初は失敗することもあるかもしれんが、データを取って一つひとつ原因を潰していけば、必ず頑丈で素晴らしい製品が作れるようになるぞい。わしらも応援しとるから頑張るんじゃ！」 現場での経験と論理的な対策の積み重ねこそが、製造業の最大の強みです。 失敗を恐れず、確実なステップを踏んで市場へ製品を送り出しましょう。
